Transportador de ángulos digital
con calibración acreditada ENAC
El transportador de ángulos digital mide ángulos de forma directa sobre todo el campo angular, con lectura en pantalla en lugar de regla graduada y nonius. Disponible en Femto con opción de certificado de calibración ENAC emitido por Caltex Sistemas, S.L., entregado junto al instrumento en un único pedido.
Qué es un transportador de ángulos digital y cuándo utilizarlo
Es un instrumento para la medición directa o absoluta de ángulos, basado en el principio de la regla circular, con un soporte de contacto fijo y otro móvil: el equivalente angular de lo que el pie de rey es en la medida de longitudes. La versión digital sustituye el nonius y la lupa por un lector electrónico, lo que elimina el error de lectura y permite medir sobre todo el campo angular de 360°. En esta familia entran también los goniómetros y niveles digitales, que miden la inclinación respecto a la horizontal.
Fabricación mecánica y mecanizado
Verificación de ángulos de pieza, conos, chaflanes y posicionamiento de mesas y cabezales en operaciones de fresado y rectificado, donde el ángulo es una cota más del plano.
Soldadura y calderería
Control de la inclinación de chapas, perfiles y estructuras durante el armado y el punteado. Los modelos con base magnética se fijan a la pieza y dejan las manos libres.
Montaje y mantenimiento
Nivelación de bancadas, alineación de máquinas y comprobación de pendientes en instalaciones. La lectura digital agiliza el ajuste fino respecto al nivel de burbuja.
Control de calidad dimensional
Verificación de ángulos con criterio de aceptación documentado, cuando el resultado de la medida forma parte del expediente de calidad o de la documentación de auditoría.
Utillaje y puesta a punto
Ajuste de útiles, plantillas y herramientas de corte: sierras, ingletadoras y mesas inclinables donde el ángulo de trabajo debe reproducirse de forma fiable entre series.
Sectores regulados
Entornos con sistemas de gestión ISO 9001, IFS, BRC, IATF o ISO 22000, donde los instrumentos de medida incorporados al sistema de calidad requieren trazabilidad metrológica documentada.
Cómo elegir un transportador de ángulos digital
Antes de comparar modelos conviene fijar estos parámetros: condicionan la exactitud de la medida y la comodidad de uso en tu puesto de trabajo.
Campo angular
Hay modelos con rango de 4 × 90° y modelos que miden de forma continua de 0 a 360°. Si necesitas medir ángulos en cualquier orientación de la pieza, el campo completo evita recálculos y errores de interpretación.
Resolución
En los modelos disponibles va de 0,1° a 0,05°. La resolución necesaria la marca la tolerancia angular de tu plano: medir una tolerancia de ±0,2° con resolución de 0,1° deja poco margen para la incertidumbre.
Base magnética y fijación
Para trabajar sobre superficies ferromagnéticas —perfiles, chapas, bancadas— la base magnética fija el instrumento a la pieza y permite leer con las manos libres durante el ajuste.
Funciones de medida
Comprueba si el modelo permite poner a cero en cualquier posición (medida relativa entre dos superficies) y si retiene la lectura cuando la pantalla queda oculta durante la medición.
Entorno de trabajo
En taller con taladrina, polvo o humedad, una protección IP67 marca la diferencia en la vida útil del instrumento. Para uso en oficina de control o sala de metrología puede no ser necesaria.
Requisito de calibración acreditada
Si el instrumento se incorpora a un sistema de calidad, debe ir acompañado de un certificado emitido por un laboratorio acreditado como Caltex Sistemas. La documentación del fabricante no la sustituye.
Transportadores de ángulos digitales disponibles en Femto
El precio de cada transportador de ángulos digital, con o sin certificado de calibración, está indicado en su ficha de producto (IVA no incluido). La compra puede realizarse en la tienda online o a través de nuestro departamento Técnico-Comercial, que resuelve cualquier duda sobre funciones y aplicaciones.

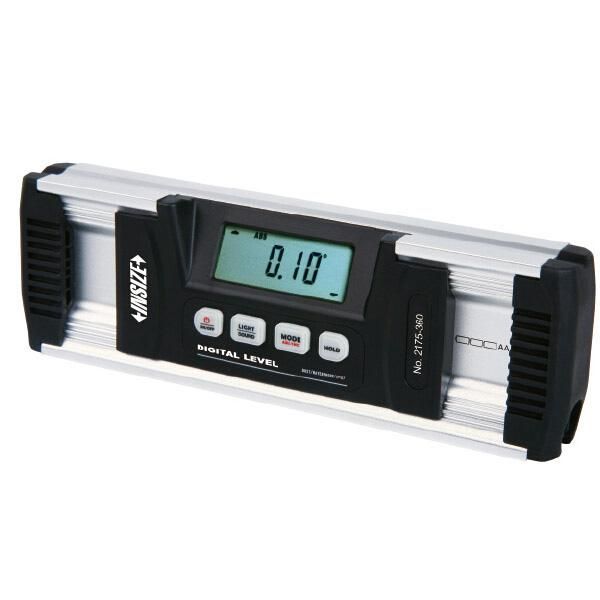

Nivel digital y transportador serie 2175
Campo de 360° con resolución de 0,05° y protección IP67, pensado para entornos de taller con polvo, taladrina o humedad.
Calibración opcional ENAC Ver ficha de producto

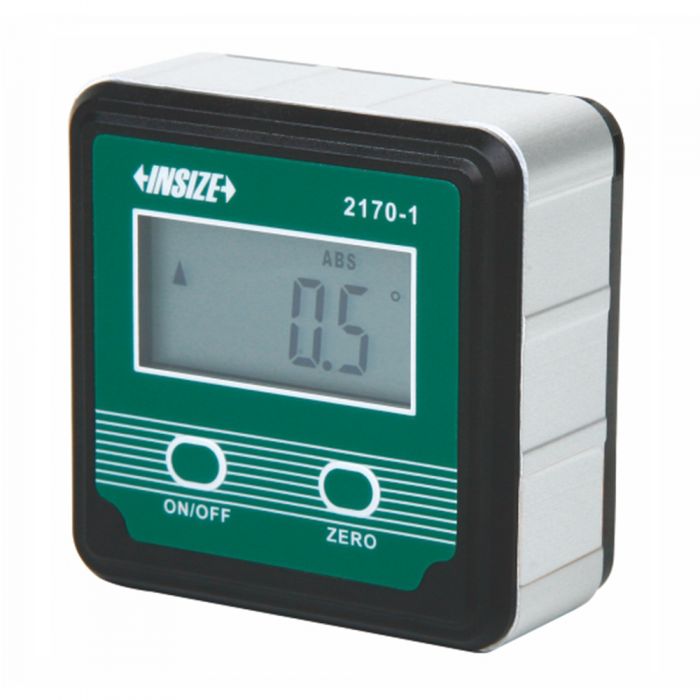

Nivel / goniómetro digital 2170-1
Rango de 4 × 90° con resolución de 0,1° y base magnética para fijación directa sobre perfiles, chapas y bancadas.
Calibración opcional ENAC Ver ficha de producto

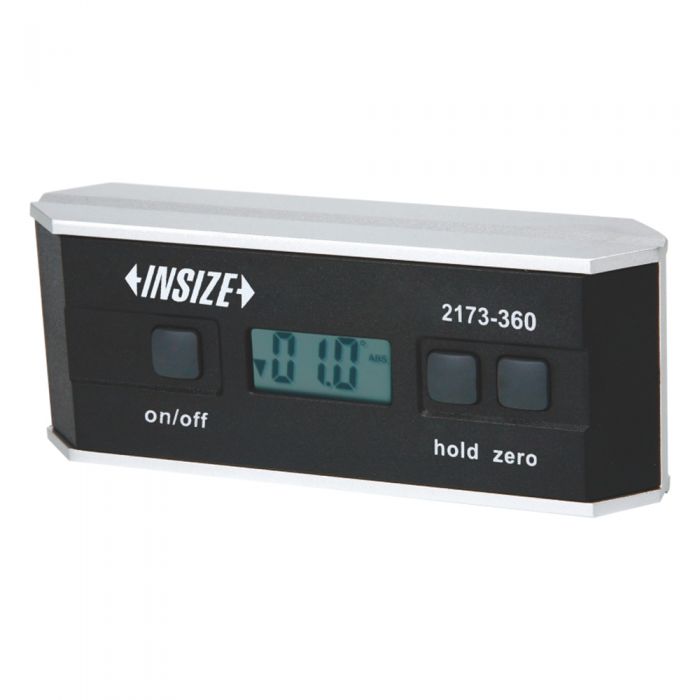

Nivel / goniómetro digital serie 2173
Medición continua de 0 a 360° con resolución de 0,1°, para verificación de ángulos en cualquier orientación de la pieza.
Calibración opcional ENAC Ver ficha de productoTransportador de ángulos calibrado desde la primera medición
Un transportador de ángulos digital nuevo no tiene trazabilidad metrológica por el hecho de ser nuevo: la documentación que entrega el fabricante no asegura la trazabilidad que exigen normas como ISO 9001, IFS, BRC, IATF o ISO 22000. Si el instrumento va a incorporarse a un sistema de calidad, debe calibrarse en un laboratorio acreditado antes de su puesta en servicio.
En Femto el equipo puede entregarse calibrado por Caltex Sistemas, S.L., laboratorio acreditado por ENAC Nº 159/LC10.115 bajo la norma UNE-EN ISO/IEC 17025:2017. La calibración se solicita al hacer el pedido, porque el certificado debe recoger el rango de calibración, el número de serie y la empresa peticionaria. Un único pedido, sin esperas entre proveedor y laboratorio: el instrumento llega con su certificado y empieza a medir el mismo día.
La recalibración periódica —habitualmente anual, según el uso y lo que fije tu sistema de calidad— puede realizarse con el mismo laboratorio o con cualquier otro que disponga de la acreditación ENAC correspondiente. Sobre por qué conviene que sea acreditada, Caltex lo explica en su artículo sobre las ventajas de la calibración ENAC acreditada.
Comprar con calibración ENACCalibración por Caltex Sistemas, S.L.
- Laboratorio acreditado por ENAC en la magnitud dimensional
- Certificado con trazabilidad al Sistema Internacional de Unidades
- Servicio opcional: se solicita en el momento del pedido
- El certificado recoge rango de calibración, nº de serie y empresa peticionaria
- Instrumento y certificado entregados juntos, en un único pedido
Dudas habituales sobre transportadores de ángulos digitales
¿Qué diferencia hay entre un transportador de ángulos, un goniómetro y un nivel digital?
¿Un transportador de ángulos digital nuevo necesita calibración acreditada antes de usarlo?
¿Cada cuánto hay que recalibrar un transportador de ángulos digital?
¿Cómo se solicita el certificado de calibración ENAC al comprar en Femto?
¿Cómo se compra un transportador de ángulos digital en Femto y qué plazo tiene?
¿Necesitas un transportador de ángulos digital con trazabilidad ENAC?
Compra en la tienda online o consulta con nuestro departamento Técnico-Comercial el modelo, el campo angular y la calibración adecuados para tu aplicación.
