Reloj comparador de precisión
analógico y digital con calibración ENAC
El reloj comparador de precisión es el instrumento de referencia para medir pequeñas diferencias de cota, verificar planitud, paralelismo y excentricidad, y controlar piezas por comparación con un patrón. Disponible en versión analógica centesimal y digital, con resoluciones de hasta 0,001 mm y opción de certificado de calibración ENAC emitido por Caltex Sistemas, S.L. en el mismo pedido.
Qué es un reloj comparador de precisión y cuándo utilizarlo
El reloj comparador es un instrumento de medida por comparación: el palpador se desplaza al contactar con la pieza y la aguja o el display indican la diferencia respecto a una referencia previamente puesta a cero. No mide una cota absoluta, sino su desviación, lo que lo hace ideal para verificar tolerancias geométricas. Suele montarse sobre un soporte o mármol de metrología y es un clásico de la verificación dimensional en taller y laboratorio.
Control de planitud y paralelismo
Verificación de superficies planas, paralelismo entre caras y desviaciones de forma sobre mármol de referencia, comparando la lectura en distintos puntos de la pieza.
Excentricidad y concentricidad
Medida del salto radial y axial de ejes, poleas y piezas de revolución montadas entre puntos o en plato, para detectar descentrado y deformaciones.
Verificación por comparación
Control seriado de cotas frente a una pieza patrón o bloque patrón: se pone a cero sobre el patrón y se comprueba la desviación de cada pieza fabricada.
Puesta a punto de máquina
Alineación y reglaje de máquina-herramienta, comprobación de recorridos y ajuste de utillaje, donde interesa una lectura sensible de desplazamientos pequeños.
Sala de metrología
Montado en soporte, columna o dispositivo de medida, para verificaciones de precisión en entorno controlado con resolución de hasta 0,001 mm.
Sectores regulados
Automoción, aeronáutica e industria de precisión, donde ISO 9001, IATF 16949 o AS9100 exigen que los instrumentos de verificación tengan trazabilidad metrológica documentada.
Comparador analógico, digital o IP65
Todos miden por comparación con un palpador móvil; se diferencian en la lectura, la resolución y la resistencia al entorno de trabajo.
Analógico centesimal
Lectura sobre esfera con resolución de 0,01 mm, sin batería y muy resistente. La opción clásica para verificación en taller y control por comparación.
Digital
Lectura directa en pantalla, puesta a cero en cualquier posición, cambio mm/pulgada y salida de datos en modelos con SPC. Resolución de hasta 0,001 mm.
Digital IP65
Protección frente a polvo y refrigerante para uso a pie de máquina. Mantiene la resolución digital en entornos húmedos o con proyección de líquido.
Cómo elegir un reloj comparador de precisión
Antes de seleccionar un modelo, conviene definir los parámetros que condicionan la resolución, el recorrido y la adecuación del instrumento a tu verificación.
Recorrido de medida
Los recorridos habituales van de 3 a 50 mm. Selecciona el campo según la desviación máxima que vas a medir, sin sobredimensionar de forma innecesaria.
Resolución y tipo de lectura
El analógico ofrece 0,01 mm; el digital llega a 0,001 mm. Como regla práctica, la resolución debe ser al menos cinco veces menor que la tolerancia que vas a controlar.
Tipo de palpador
Palpador de husillo (recto) para medida frontal o de orejeta (lateral) para puntos de difícil acceso. Elige según la geometría de la pieza y el montaje.
Entorno de trabajo
Si vas a medir a pie de máquina con refrigerante o polvo, un modelo IP65 protege el instrumento. En sala de metrología, un digital estándar es suficiente.
Soporte y salida de datos
Verifica el vástago de fijación y la compatibilidad con soporte o columna. Si integras la medida en SPC, elige un modelo digital con salida de datos.
Requerimiento de calibración acreditada
Si tu sistema de gestión (ISO 9001, IATF 16949, ISO 17025) exige trazabilidad metrológica, el comparador debe acompañarse de un certificado emitido por un laboratorio acreditado como Caltex Sistemas.
Relojes comparadores disponibles en Femto
Comparadores Insize —analógicos y digitales, con modelos IP65 y de alta resolución— con posibilidad de entrega ya calibrada por Caltex Sistemas, S.L., laboratorio acreditado por ENAC Nº 159/LC10.115.
Comparador digital · 0-25,4 mm · 0,01 mm
Lectura directa en pantalla, puesta a cero en cualquier posición y cambio mm/pulgada. Recorrido de 25,4 mm para verificación general por comparación.
Calibración opcional ENAC Ver ficha de producto

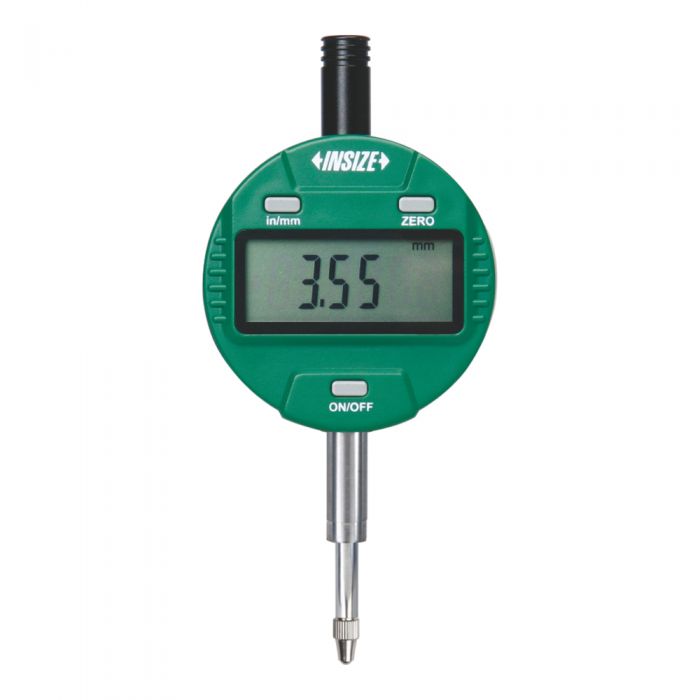

Comparador digital rotativo · 0,001 mm
Alta resolución de 0,001 mm con display rotativo para lectura cómoda en cualquier orientación. Para verificación de precisión en sala de metrología.
Calibración opcional ENAC Ver ficha de producto

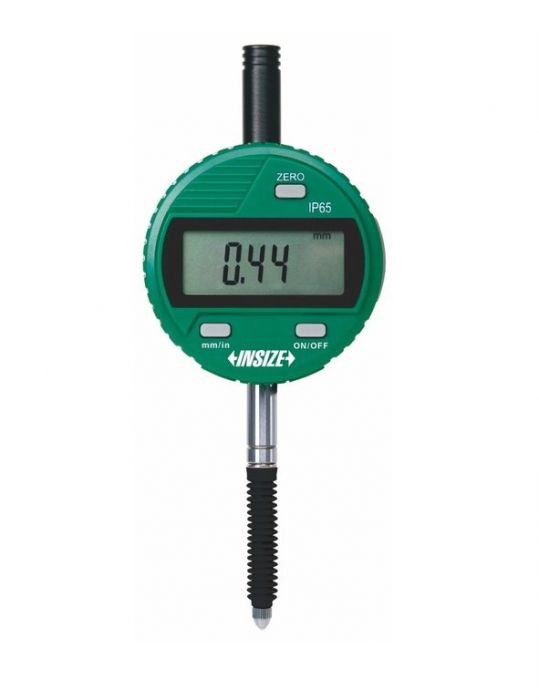

Comparador digital IP65 · 2115-10F
Protección IP65 frente a polvo y refrigerante para uso a pie de máquina. Recorrido de 12,7 mm con lectura digital fiable en entornos húmedos.
Calibración opcional ENAC Ver ficha de producto
Comparador decimal · 0-20 mm
Comparador de esfera con recorrido amplio de 20 mm, robusto y sin batería, para control por comparación y verificación en taller.
Calibración opcional ENAC Ver ficha de productoComparador con trazabilidad desde la recepción
Un reloj comparador nuevo no dispone de trazabilidad metrológica por el hecho de ser nuevo. El documento que acompaña al instrumento de fábrica no equivale a un certificado de calibración acreditado bajo ISO/IEC 17025.
Si tu sistema de gestión o proceso exige trazabilidad, el instrumento debe calibrarse en un laboratorio acreditado antes de incorporarse al plan de verificación. Solo un certificado emitido por un laboratorio acreditado por ENAC cumple ese requisito.
En Femto puedes solicitar la calibración en el mismo pedido. El comparador llega calibrado por Caltex Sistemas, S.L. con su certificado, de modo que evitas abrir un expediente y coordinar envíos con un laboratorio externo: menos gestión administrativa y el equipo operativo desde el primer día.
Solicitar comparador con calibración ENACCalibración por Caltex Sistemas, S.L.
El reloj comparador puede entregarse calibrado por Caltex Sistemas, S.L., laboratorio acreditado por ENAC Nº 159/LC10.115 bajo la norma UNE-EN ISO/IEC 17025:2017.
El alcance acreditado en dimensional incluye:
- →Relojes comparadores analógicos y digitales
- →Bloques patrón, pies de rey y micrómetros
- →Sondas, reglas y útiles dimensionales
- →Calibración en las instalaciones de Caltex (código A)
Dudas habituales sobre el reloj comparador de precisión
¿Qué diferencia hay entre un comparador analógico y uno digital?
¿Un comparador mide cotas absolutas?
¿Qué palpador elijo, de husillo o de orejeta?
¿Puede Caltex calibrar mi reloj comparador por ENAC?
¿Puedo comprar el reloj comparador sin calibración?
Tu reloj comparador de precisión, con o sin calibración ENAC
Elige el modelo en la tienda online o consulta con nuestro departamento técnico-comercial qué recorrido, resolución y tipo de palpador se ajustan a tu verificación. Y si lo necesitas con certificado, lo recibes calibrado por Caltex en el mismo pedido.
