Reloj comparador
calibrado y listo para medir
Relojes comparadores analógicos, decimales y de orejeta para verificar tolerancias, planitud y concentricidad por comparación. Puedes recibirlos con certificado de calibración acreditado por Caltex Sistemas, S.L., laboratorio ENAC Nº 159/LC10.115, en el mismo pedido.
Qué significa un reloj comparador calibrado
Un reloj comparador es un instrumento de medida diferencial: amplifica los pequeños desplazamientos de la punta de palpación y los muestra en una aguja o en pantalla. Que esté calibrado significa que su indicación se ha comparado con un patrón trazable y que dispone de un certificado que documenta la desviación y la incertidumbre de la medida. Sin ese certificado, un reloj nuevo indica, pero no demuestra trazabilidad metrológica.
Verificación de tolerancias
Comparación de cotas frente a un patrón o pieza maestra para comprobar si la desviación entra en la tolerancia de diseño de piezas mecanizadas.
Control de planitud y alabeo
Medida de la variación de superficie sobre un mármol o soporte para detectar deformaciones y defectos de mecanizado.
Concentricidad y excentricidad
Verificación del desplazamiento radial de ejes, árboles y piezas de revolución montadas entre puntos o sobre plato divisor.
Montaje en utillajes y soportes
Integrado en alexómetros, soportes magnéticos y útiles de control en banco de trabajo y línea de producción.
Control de calidad y recepción
Inspección de piezas y semielaborados donde el resultado de la medida forma parte del expediente de calidad o de la documentación de auditoría.
Sectores regulados
Automoción, aeronáutica y metal donde la trazabilidad ENAC del instrumento es exigida por normativa o por sistemas de gestión ISO 9001 o IATF 16949.
Tipos de reloj comparador que puedes recibir calibrado
La elección entre un modelo analógico, decimal o de orejeta depende del campo de medida, de la resolución requerida y del tipo de montaje sobre la pieza o el utillaje.
Analógico de cuadrante
Lectura directa por aguja con índices regulables para marcar los límites de tolerancia. Robusto, sin batería y de bajo mantenimiento. Resolución habitual de 0,01 mm.
Ver reloj analógico 0…10 mm →Decimal de recorrido largo
Modelo decimal con campo de medida ampliado (0…20 mm) para verificaciones donde el recorrido del palpador es mayor que en un comparador estándar.
Ver reloj decimal 0…20 mm →De orejeta (palanca)
Comparador de palanca con palpador lateral orientable, idóneo para puntos de difícil acceso, interiores y superficies donde no cabe un comparador axial.
Ver reloj de orejeta →Accesorios y soportes
Soportes, palpadores, varillas de extensión y cables de salida de datos para adaptar el reloj comparador a cada aplicación de medida.
Ver accesorios →Cómo elegir un reloj comparador para calibrar
Antes de seleccionar un modelo conviene definir los parámetros que condicionan la exactitud, la resolución y los puntos de calibración necesarios en tu aplicación.
Campo de medida
Existen relojes desde unas décimas hasta 100 mm, aunque el campo más habitual es de 10 mm. Define el recorrido real que necesitas; un campo sobredimensionado no aporta ventaja si la medida diferencial es pequeña.
Resolución necesaria
La resolución habitual es de 0,01 mm, con modelos decimales de 0,1 mm y de precisión de 0,001 mm. Como regla práctica, debe ser al menos diez veces menor que la tolerancia a controlar.
Axial o de orejeta
El comparador axial mide en la dirección del vástago; el de orejeta, con palpador de palanca, accede a puntos laterales, interiores y de difícil acceso. La elección depende de la geometría de la pieza.
Puntos de calibración
El certificado documenta la indicación en varios puntos del recorrido. Conviene que los puntos de calibración coincidan con el rango real donde vas a trabajar con el instrumento.
Entorno de uso
El reloj comparador es un instrumento de contacto mecánico. En entornos con polvo o refrigerante pueden requerirse modelos protegidos y una estabilización térmica previa a la medida.
Requerimiento de calibración acreditada
Si tu sistema de gestión (ISO 9001, IATF 16949, ISO 17025) exige trazabilidad, el reloj debe acompañarse de un certificado emitido por un laboratorio acreditado como Caltex Sistemas.
Relojes comparadores disponibles en Femto
Modelos analógicos, decimales y de orejeta con posibilidad de entrega ya calibrada por Caltex Sistemas, S.L., laboratorio acreditado por ENAC Nº 159/LC10.115. El precio, con y sin certificado, está indicado en cada ficha de producto.
Reloj comparador analógico (0…10) mm
Lectura por aguja con índices regulables de tolerancia. Solución robusta para taller y control de producción, con resolución de 0,01 mm.
Calibración opcional ENAC Ver ficha de producto
Reloj comparador decimal (0…20) mm
Campo de medida ampliado para verificaciones con mayor recorrido del palpador. Lectura clara para control dimensional en banco de trabajo.
Calibración opcional ENAC Ver ficha de producto
Reloj comparador de orejeta 25 mm — 0,1 mm
Comparador de palanca con palpador orientable de recorrido amplio. Ideal para superficies y puntos donde no cabe un comparador axial.
Calibración opcional ENAC Ver ficha de producto
Reloj comparador de orejeta 5 mm — 0,01 mm
Palpador de palanca de alta resolución (0,01 mm) para verificaciones finas de concentricidad, paralelismo y planitud en zonas de difícil acceso.
Calibración opcional ENAC Ver ficha de productoReloj comparador calibrado desde la primera medición

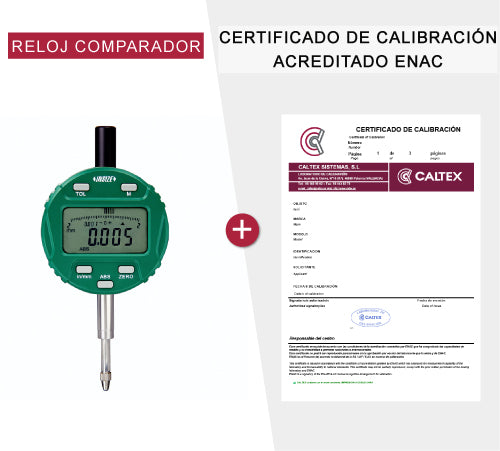

En Femto puedes adquirir el reloj comparador y solicitar, en el mismo pedido, la calibración acreditada por ENAC. Es importante indicarlo al hacer el pedido, ya que el certificado debe recoger el rango de calibración, el número de serie y la empresa peticionaria.
La calibración la realiza Caltex Sistemas, S.L., laboratorio acreditado por ENAC con número Nº 159/LC10.115, bajo la norma UNE-EN ISO/IEC 17025:2017. Recibes el instrumento ya calibrado, con la certeza de trazabilidad desde el momento de la recepción, sin coordinar dos proveedores ni asumir la gestión por separado.
Un reloj comparador nuevo no tiene trazabilidad metrológica por el hecho de ser nuevo: la documentación del fabricante no equivale a una calibración acreditada. Si tu proceso, sistema de gestión o auditoría exige trazabilidad ENAC, el instrumento debe calibrarse en un laboratorio acreditado antes de su uso.
Solicitar con calibración ENACAlcance de calibración dimensional
- Comparadores y relojes de cuadrante (magnitud dimensional)
- Calibración con trazabilidad al Sistema Internacional de Unidades
- Certificado emitido a nombre de la empresa peticionaria
- Calibración en las instalaciones de Caltex (código A) y, según el caso, in situ (código I)
- Recalibración periódica habitual: anual
Lo que no encontrarás en un distribuidor generalista
Certeza desde la recepción
El reloj llega calibrado y con su certificado ENAC a nombre de tu empresa. No queda ningún periodo sin trazabilidad documentada entre la compra y la primera medición.
Criterio técnico real
Si dudas entre campo de medida, resolución o modelo axial o de orejeta para tu tolerancia, lo hablamos antes de que compres. Sin presión comercial.
Trazabilidad ENAC documentada
Cada certificado está respaldado por la acreditación de Caltex Sistemas, S.L., laboratorio ENAC Nº 159/LC10.115. Válido para auditorías ISO 9001, IATF 16949 e inspecciones reglamentarias.
Gama completa
Analógicos, decimales, de orejeta y accesorios. La opción que se ajusta a tu aplicación, no la que toca vender.
Dudas habituales sobre relojes comparadores calibrados
¿Qué diferencia hay entre un reloj comparador nuevo y uno calibrado?
¿Puedo recibir el reloj comparador ya calibrado por ENAC?
¿Qué diferencia hay entre un comparador axial y uno de orejeta?
¿Puedo comprar el reloj comparador sin calibración?
¿Cada cuánto debe recalibrarse un reloj comparador?
Compra tu reloj comparador calibrado
Modelos analógicos, decimales y de orejeta con precios indicados en cada ficha y opción de certificado de calibración acreditado ENAC en el mismo pedido.
