Reloj comparador
analógico y digital con calibración ENAC
Relojes comparadores para medir longitudes y formas por comparación, en taller, mantenimiento, laboratorio y control de calidad. Disponibles con opción de certificado de calibración acreditado por Caltex Sistemas, S.L., laboratorio ENAC Nº 159/LC10.115.
Qué es un reloj comparador y cuándo utilizarlo
El reloj comparador es un instrumento de medida diferencial: amplifica mecánica o electrónicamente los pequeños desplazamientos de una punta de palpación y los muestra en una aguja indicadora o en pantalla. No mide una cota absoluta, sino la desviación respecto a un valor de referencia, lo que lo hace idóneo para verificar tolerancias, planitud, concentricidad y paralelismo.
Verificación de tolerancias
Comparación de cotas frente a un patrón o una pieza maestra para comprobar si la desviación entra dentro de la tolerancia de diseño en piezas mecanizadas.
Control de planitud y alabeo
Medida de la variación de superficie sobre un mármol de medición o un soporte, para detectar deformaciones, alabeos y defectos de mecanizado.
Concentricidad y excentricidad
Verificación del desplazamiento radial de ejes, árboles y piezas de revolución montadas entre puntos o sobre un plato divisor.
Montaje en utillajes y soportes
Integrado en alexómetros, soportes magnéticos, comparadores de profundidad y útiles de control en banco de trabajo y línea de producción.
Control de calidad y recepción
Inspección de piezas y semielaborados en calidad de entrada, donde el resultado de la medida forma parte del expediente de calidad o de la documentación de auditoría.
Sectores regulados
Automoción, aeronáutica, metal y fabricación de precisión donde la trazabilidad ENAC del instrumento es exigida por normativa o por sistemas de gestión ISO 9001 o IATF 16949.
Tipos de reloj comparador
La elección entre un modelo analógico, digital o con transmisión de datos depende del rango de medida, de la resolución requerida y del nivel de registro y automatización del proceso de control.
Reloj comparador analógico
Lectura directa por aguja indicadora con índices regulables para marcar los límites de tolerancia. Robusto, sin batería y de bajo mantenimiento. Resolución habitual de 0,01 mm.
Ver modelos analógicos →Reloj comparador digital
Pantalla digital con resolución mejorada (hasta 0,001 mm), cambio de unidades y puesta a cero inmediata. Reduce el error de lectura del operario y agiliza el control repetitivo.
Ver modelos digitales →Con transmisión de datos
Salida de datos por cable o inalámbrica (Zigbee) para registrar la medida directamente en el sistema de control de calidad, sin transcripción manual.
Ver modelos con transmisión →Accesorios y soportes
Soportes magnéticos, palpadores, varillas de extensión y útiles complementarios para adaptar el reloj comparador a cada aplicación de medida.
Ver accesorios →Cómo elegir un reloj comparador
Antes de seleccionar un modelo conviene definir los parámetros que condicionan la exactitud, la resolución y la durabilidad del instrumento en tu aplicación.
Campo de medida
Existen relojes desde 10 micras hasta 100 mm, aunque el campo de medida más habitual es de 10 mm. Define el recorrido real que necesitas; un campo sobredimensionado no aporta ventaja si la medida diferencial es pequeña.
Resolución necesaria
La resolución habitual es de 0,01 mm, pero hay modelos de 0,001 o 0,0001 mm. Como regla práctica, la resolución debe ser al menos diez veces menor que la tolerancia a controlar.
Analógico o digital
El analógico es robusto y no necesita batería; el digital reduce el error de lectura, permite cambio de unidades y puesta a cero, y puede incorporar salida de datos para el registro.
Tipo de punta de palpación
Existen distintas puntas para que el contacto con la superficie sea el adecuado; la punta redondeada es la más frecuente. La elección influye en la repetibilidad de la medida.
Entorno de uso
El reloj comparador es un instrumento de contacto mecánico. En entornos exigentes pueden requerirse modelos protegidos frente a polvo y agua (IP65) y una estabilización térmica previa a la medida.
Requerimiento de calibración acreditada
Si tu sistema de gestión (ISO 9001, IATF 16949, ISO 17025) exige trazabilidad metrológica, el reloj comparador debe acompañarse de un certificado emitido por un laboratorio acreditado como Caltex Sistemas.
Relojes comparadores disponibles en Femto
Modelos analógicos y digitales con posibilidad de entrega ya calibrada por Caltex Sistemas, S.L., laboratorio acreditado por ENAC Nº 159/LC10.115. El precio del reloj comparador, con y sin certificado, está indicado en cada ficha de producto.

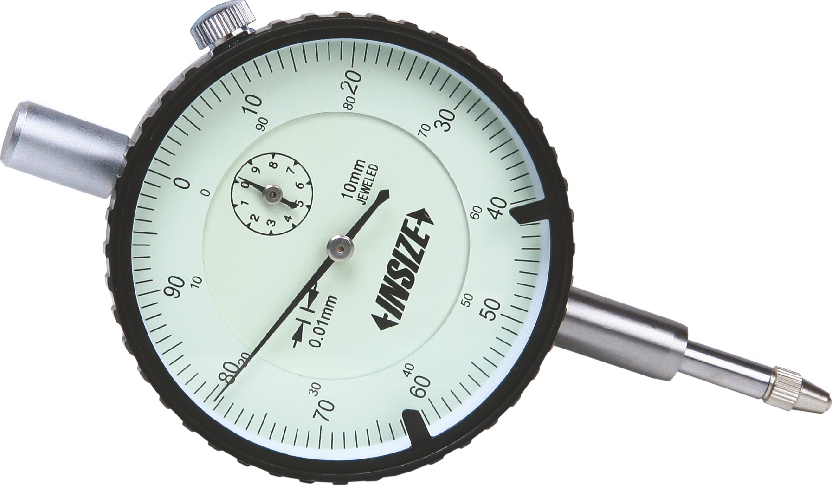

Reloj comparador analógico (0…10) mm
Lectura por aguja con índices regulables de tolerancia. Solución robusta para taller y control de producción.
Calibración opcional ENAC Ver ficha de producto
Reloj comparador digital display rotativo 2104-10F
Pantalla digital orientable para una lectura cómoda en cualquier posición de montaje. Cambio de unidades y puesta a cero inmediata.
Calibración opcional ENAC Ver ficha de producto

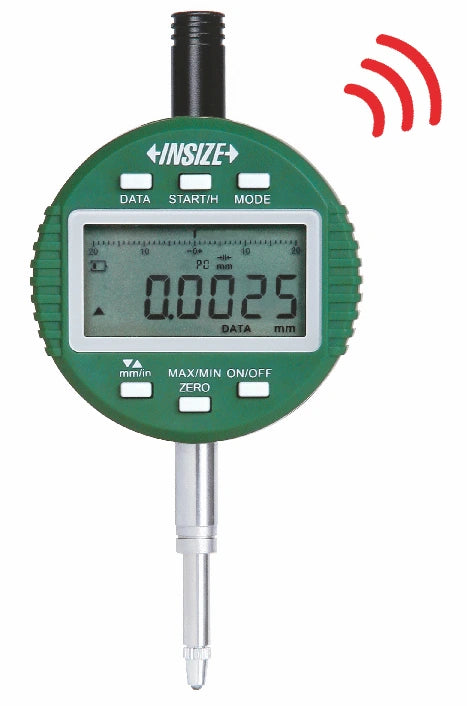

Reloj comparador de precisión con transmisión Zigbee
Transmisión de datos inalámbrica para registrar la medida directamente en el sistema de control de calidad, sin transcripción manual.
Calibración opcional ENAC Ver ficha de producto
Reloj comparador liso 10 mm — 0,1 mm
Modelo de cuerpo liso y resolución de 0,1 mm para verificaciones de comparación rápidas en taller y mantenimiento.
Calibración opcional ENAC Ver ficha de producto
Reloj comparador digital IP65 2115-10F
Protección IP65 frente a polvo y líquidos para entornos exigentes y mecanizado con refrigerante. Lectura digital y salida de datos.
Calibración opcional ENAC Ver ficha de producto
Reloj comparador digital 2112-10F
Comparador digital de uso general con pantalla clara, resolución mejorada y cambio de unidades para control dimensional cotidiano.
Calibración opcional ENAC Ver ficha de productoReloj comparador calibrado desde la primera medición
En Femto puedes adquirir el reloj comparador y solicitar, en el mismo pedido, la calibración acreditada por ENAC. Es importante indicarlo al hacer el pedido, ya que el certificado debe recoger el rango de calibración, el número de serie y la empresa peticionaria.
La calibración la realiza Caltex Sistemas, S.L., laboratorio acreditado por ENAC con número Nº 159/LC10.115, bajo la norma UNE-EN ISO/IEC 17025:2017. Recibes el instrumento y el certificado en una sola entrega, sin coordinar dos proveedores ni asumir la carga administrativa de gestionarlos por separado.
Un reloj comparador nuevo no tiene trazabilidad metrológica por el hecho de ser nuevo: la documentación del fabricante no equivale a una calibración acreditada. Si tu proceso, sistema de gestión o auditoría exige trazabilidad ENAC, el instrumento debe calibrarse en un laboratorio acreditado antes de su uso.
Solicitar con calibración ENACAlcance de calibración dimensional
- Comparadores y relojes de cuadrante (magnitud dimensional)
- Calibración con trazabilidad al Sistema Internacional de Unidades
- Certificado emitido a nombre de la empresa peticionaria
- Calibración en las instalaciones de Caltex (código A) y, según el caso, in situ (código I)
- Recalibración periódica habitual: anual
Lo que no encontrarás en un distribuidor generalista
Un único pedido
Instrumento y certificado de calibración ENAC en una sola gestión. Menos proveedores que coordinar y menos carga administrativa para tu departamento de calidad.
Criterio técnico real
Si dudas entre campo de medida, resolución o modelo analógico o digital para tu tolerancia, lo hablamos antes de que compres. Sin presión comercial.
Trazabilidad ENAC documentada
Cada certificado está respaldado por la acreditación de Caltex Sistemas, S.L., laboratorio ENAC Nº 159/LC10.115. Válido para auditorías ISO 9001, IATF 16949 e inspecciones reglamentarias.
Gama completa
Analógicos, digitales, con transmisión de datos y accesorios. La opción que se ajusta a tu aplicación, no la que toca vender.
Dudas habituales sobre relojes comparadores
¿Qué diferencia hay entre un reloj comparador analógico y uno digital?
¿Qué campo de medida y resolución tienen los relojes comparadores?
¿Puedo solicitar el reloj comparador con certificado de calibración acreditado ENAC?
¿Un reloj comparador nuevo necesita calibración antes de usarlo?
¿Cada cuánto debe recalibrarse un reloj comparador?
Compra tu reloj comparador, con o sin calibración
Modelos analógicos y digitales con precios indicados en cada ficha y opción de certificado de calibración acreditado ENAC en el mismo pedido.
