Regla patrón
el patrón de longitud que da trazabilidad a tus medidas
Una regla patrón es una regla con una escala de trazos de alta precisión grabada sobre acero o vidrio que, gracias a un certificado de calibración, transfiere su trazabilidad metrológica al resto de instrumentos de longitud. El campo de medida habitual va de 100 a 2000 mm, con resolución de 1 mm o 0,5 mm. En Femto encontrarás reglas patrón graduadas y de trazos, con opción de calibración —acreditada ENAC por laboratorio externo o no acreditada por Caltex— que se solicita al hacer el pedido.
Qué es una regla patrón y cuándo utilizarla
Una regla patrón es una regla con sustrato de acero o vidrio que lleva grabada una escala de trazos de alta precisión y que, asociada a un certificado de calibración, sirve como referencia de longitud trazable. En las de acero la escala se obtiene por grabado de trazos y en las de vidrio por fotograbado. Suele tener un campo de medida de 100 a 2000 mm y una resolución de 1 mm o 0,5 mm. Para trabajar bien, la superficie de apoyo debe estar nivelada y con una planitud conocida. Es un instrumento de taller, sala de medición y laboratorio de aseguramiento de la calidad.
Referencia de longitud trazable
Materializa una escala de trazos calibrada que traslada la trazabilidad al resto de instrumentos de longitud dentro del plan de control de equipos de medida.
Verificación de instrumentos
La regla patrón de trazos calibrada sirve como referencia para comprobar la escala de flexómetros, reglas de taller y otros instrumentos graduados.
Control de calidad
Comprobación de dimensiones con criterio de aceptación documentado, cuando el resultado de la medida forma parte del expediente de calidad o de una auditoría.
Trazado y marcado
Materialización de longitudes de referencia para el trazado y marcado en taller, partiendo de una escala grabada con exactitud sobre acero o vidrio.
Laboratorio y sala de medición
Uso como escala de referencia para verificar y comparar longitudes, sobre una superficie de apoyo nivelada y de planitud conocida.
Medición de altura
Las reglas verticales de altura permiten medir cotas verticales sobre mármol, con lectura mecánica o digital, en verificación y trazado de piezas.
Reglas patrón graduadas, de trazos, verticales y de senos
Bajo el término «regla patrón» conviven varios instrumentos con usos distintos. La regla graduada es la más habitual en taller: una escala de trazos sobre acero inoxidable con resolución de 0,5 o 1 mm, para medida y trazado directos.
La regla de trazos es el patrón de longitud propiamente dicho: una escala de alta precisión que puede llegar hasta 2 m y que, calibrada, se emplea como referencia trazable, incluida la verificación de otros instrumentos. La regla vertical de altura mide cotas verticales sobre mármol, con lectura mecánica o digital, y la regla de senos es un patrón angular que materializa ángulos apoyándose en bloques patrón.
La elección depende de qué mides —longitud, altura o ángulo—, de la resolución que necesitas y de si el resultado tiene que ser trazable para tu sistema de calidad.
De un vistazo
- Regla graduada: escala de trazos sobre acero, resolución 0,5 / 1 mm
- Regla de trazos: patrón de longitud de alta precisión, hasta 2 m
- Regla vertical de altura: medición de cotas verticales, 0–300 mm
- Regla de senos: patrón angular con bloques patrón
- Sustrato en acero (grabado de trazos) o vidrio (fotograbado)
Reglas patrón disponibles en Femto
El precio de cada regla patrón está indicado en su ficha de producto (IVA no incluido). La compra puede realizarse en la tienda online o a través de nuestro departamento Técnico-Comercial, que resuelve cualquier duda sobre campo de medida, resolución y aplicación. Los productos en stock se entregan en 24 horas.
Regla de trazos hasta 2 m
Patrón de longitud de alta precisión que puede entregarse con certificado de calibración acreditado ENAC emitido por un laboratorio externo acreditado.
Calibración ENAC opcional Ver ficha de producto
Regla graduada de acero inoxidable 0–150 mm
Escala de trazos sobre acero inoxidable con resolución de 0,5 y 1 mm. La regla de medida y trazado más habitual en taller y sala de medición.
Resolución 0,5 / 1 mm Ver ficha de producto
Regla vertical de altura 0–300 mm
Regla vertical para medición de cotas de altura sobre mármol, con lectura mecánica. Campo de medida de 0 a 300 mm.
Altura 0–300 mm Ver ficha de producto
Regla vertical digital 0–300 mm
Regla vertical de altura con lectura digital en pantalla, que reduce errores de lectura y facilita el registro de la medida. Campo de 0 a 300 mm.
Lectura digital Ver ficha de producto
Regla vertical digital con manivela 0–300 mm
Regla vertical digital con manivela para un desplazamiento suave y controlado del carro. Lectura digital y campo de medida de 0 a 300 mm.
Digital con manivela Ver ficha de producto

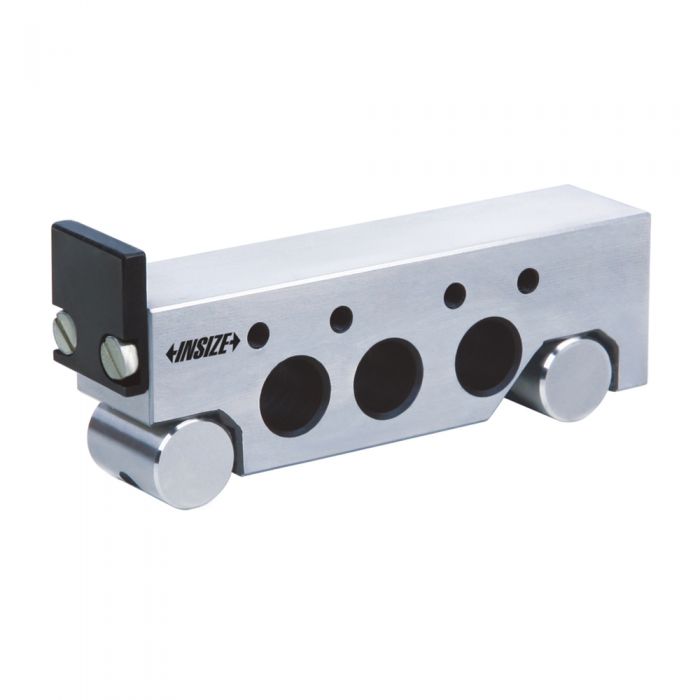

Regla de senos 100 mm
Patrón angular que materializa ángulos apoyándose en bloques patrón. Distancia entre ejes de 100 mm para verificación y trazado de ángulos.
Patrón angular Ver ficha de producto
Regla de senos DIN 2273 · 0,002 mm
Regla de senos de 100 mm entre rodillos fabricada según DIN 2273, con precisión de 0,002 mm para trabajo angular de alta exactitud.
DIN 2273 · 0,002 mm Ver ficha de producto
Escuadra base Gr0 50 × 40
Escuadra de precisión grado 0 de 50 × 40 mm, complemento habitual de la regla para verificar perpendicularidad en trazado y control dimensional.
Escuadra Gr0 Ver ficha de productoCómo elegir una regla patrón
Antes de comparar modelos conviene fijar estos parámetros: condicionan la exactitud que vas a obtener y la utilidad de la regla patrón en tu puesto de trabajo.
Campo de medida
Define la longitud máxima real que necesitas medir. El campo habitual va de 100 a 2000 mm; elige el que cubra tu aplicación sin quedar sobredimensionado, que resta manejabilidad.
Resolución de la escala
La resolución habitual es de 1 mm o 0,5 mm. Cuanto más estrecha sea la tolerancia de la cota que controlas, menor debe ser la división de escala de la regla.
Sustrato: acero o vidrio
Las de acero graban los trazos y son robustas para taller; las de vidrio se fotograban y ofrecen escalas de gran definición para sala de medición y laboratorio.
Superficie de apoyo
La regla debe usarse sobre una superficie nivelada y de planitud conocida. Ten en cuenta el mármol o la base de referencia disponible en tu puesto de medida.
Tipo de regla
Graduada para medida y trazado directos, de trazos como patrón trazable, vertical de altura para cotas verticales y de senos para ángulos. Define qué mides antes de comparar.
Necesidad de calibración
Para que funcione como patrón trazable, la regla debe calibrarse. En Femto puedes elegir calibración acreditada ENAC por laboratorio externo o no acreditada por Caltex al hacer el pedido.

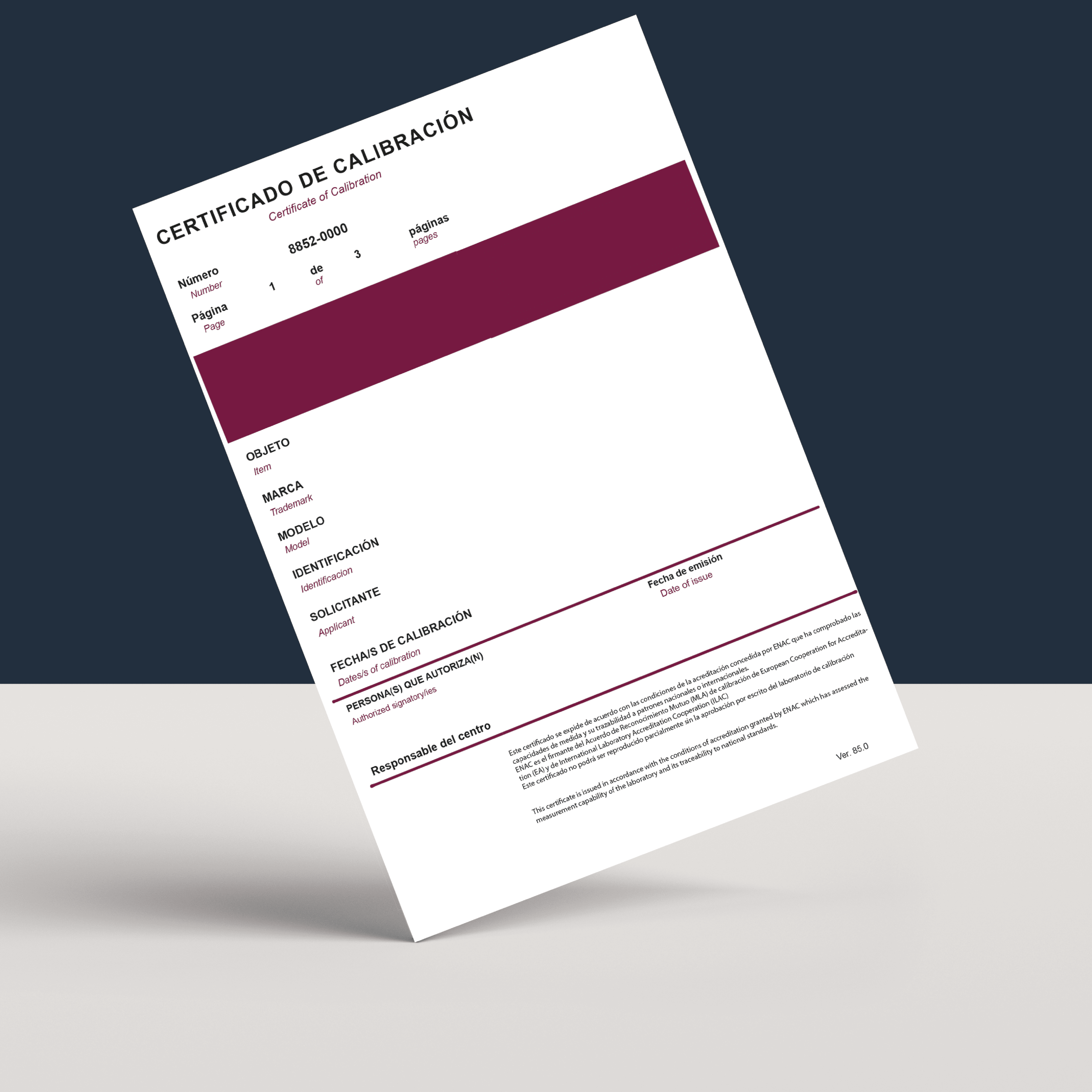

Tu regla patrón con calibración: ENAC o no acreditada
Una regla materializa una escala de trazos, pero no se convierte en patrón hasta que un certificado documenta cuánto se desvía de una referencia trazable. Según la Nota Técnica 62 de ENAC, un patrón es aquel que demuestra su trazabilidad metrológica mediante un certificado de un laboratorio acreditado bajo ISO/IEC 17025. Por eso, si vas a usar la regla como referencia o para decisiones de aceptación o rechazo, conviene calibrarla.
En Femto puedes solicitar la calibración al realizar el pedido y elegir entre dos opciones: una calibración acreditada ENAC, emitida por un laboratorio externo acreditado bajo UNE-EN ISO/IEC 17025, o una calibración no acreditada realizada por Caltex Sistemas, S.L., trazable pero sin acreditación ENAC para esta magnitud. Ambas documentan la desviación de la regla frente a una referencia; la elección depende de lo que exija tu sistema de calidad.
En los dos casos el certificado recoge el rango calibrado, el número de serie del instrumento y la empresa peticionaria, y se entrega junto con la regla en un único pedido —una ventaja frente a comprar el equipo y gestionar la calibración después por separado, especialmente de cara a auditorías. Si necesitas confirmar qué tipo de calibración te conviene, nuestro departamento Técnico-Comercial te orienta antes de la compra.
Solicitar presupuestoDos opciones de calibración
- Acreditada ENAC: emitida por un laboratorio externo acreditado bajo ISO/IEC 17025
- No acreditada por Caltex: trazable, sin acreditación ENAC para esta magnitud
- Ambas documentan la desviación de la regla frente a una referencia trazable
- Servicio opcional: se elige y se solicita en el momento del pedido
- El certificado recoge rango, nº de serie y empresa peticionaria
- Instrumento y certificado entregados juntos, en un único pedido
Dudas habituales sobre reglas patrón
¿Qué es exactamente una regla patrón?
¿Qué diferencia hay entre una regla de acero y una de vidrio?
¿Qué campo de medida y resolución elijo?
¿La regla patrón se entrega calibrada? ¿Quién emite el certificado?
¿Cómo se compra una regla patrón en Femto y qué plazo tiene?
Tu regla patrón, lista para medir con trazabilidad
Reglas patrón graduadas, de trazos, verticales de altura y de senos, con opción de calibración acreditada ENAC por laboratorio externo o no acreditada por Caltex. Compra online o pide asesoramiento a nuestro departamento Técnico-Comercial.
