Pie de rey de tornero
con calibración acreditada ENAC
El pie de rey de tornero es un instrumento portátil de medida lineal directa, pensado para el taller mecánico: bocas robustas, con frecuencia de contactos redondeados para la medición de interiores, y campos de medida amplios. Disponible con opción de certificado de calibración ENAC emitido por Caltex Sistemas, S.L., en el mismo pedido.
Qué es un pie de rey de tornero y cuándo utilizarlo
El pie de rey de tornero es un instrumento portátil para medir dimensiones lineales exteriores e interiores mediante un sistema de medida directo. Consta de una regla graduada con dos contactos perpendiculares —uno fijo y otro móvil—, sobre el que se monta el nonio para ampliar la resolución de la lectura. Sus bocas suelen tener los contactos redondeados para facilitar la medida de interiores, y se fabrica en campos de medida desde 150 mm hasta modelos de más de 2 metros, con resoluciones habituales de 0,01 mm y opciones de 0,05 o 0,005 mm. Es uno de los instrumentos más utilizados en talleres mecánicos por su robustez y su buena relación precio-calidad metrológica.
Tornería y mecanizado
Verificación de diámetros, longitudes y rebajes en piezas torneadas y fresadas durante el proceso productivo, junto a la máquina y con un solo instrumento para cotas exteriores e interiores.
Medición de interiores
Las bocas de contactos redondeados permiten medir diámetros interiores de casquillos, alojamientos y taladros con apoyo estable, una operación habitual en el trabajo de tornero.
Control de calidad e inspección
Verificación de piezas en recepción, en proceso y en expedición. El pie de rey de tornero es un instrumento recurrente en el plan de control de un sistema de gestión de la calidad.
Piezas de gran formato
Los modelos de 0–1000, 0–1500 o hasta más de 2 m, con palpadores largos, permiten medir grandes ejes, bridas y conjuntos mecánicos donde un pie de rey estándar se queda corto.
Mantenimiento industrial
Medición de desgaste en ejes, casquillos y elementos de máquina para decidir su sustitución dentro de los límites de tolerancia previstos en el plan de mantenimiento.
Sectores regulados
Automoción, aeronáutica, industria de precisión y fabricación general, donde normativas como ISO 9001, IATF 16949 o AS9100 exigen que los instrumentos de medición tengan trazabilidad metrológica documentada.
Pie de rey de tornero digital, analógico o de ajuste fino
Todos comparten el mismo principio de medida directa sobre una regla graduada; se diferencian en cómo se realiza la lectura y en su comportamiento en el uso diario del taller.
Digital
Lectura directa en pantalla, puesta a cero en cualquier posición y, en algunos modelos, salida de datos para sistemas SPC. Es la opción más cómoda para lecturas rápidas y repetitivas; depende de batería.
Analógico (nonio)
La lectura se interpola sobre la escala del nonio. Es el modelo más económico y resistente, no depende de batería, pero exige más atención del operario en mediciones repetidas. Conoce más sobre el pie de rey y sus tipos.
De ajuste fino
Incorpora un mecanismo de avance fino del cursor que permite posicionar el contacto con suavidad y repetir la presión de medida, útil cuando se busca consistencia en cotas ajustadas.
Cómo elegir un pie de rey de tornero
Antes de seleccionar un modelo, conviene definir los parámetros que condicionan la resolución, la durabilidad y la adecuación del instrumento a tu proceso.
Campo de medida
El pie de rey de tornero abarca desde 150 mm hasta modelos de 500, 800, 1000, 1500 mm y más de 2 metros. Selecciona el rango según la cota máxima a medir, sin sobredimensionar de forma innecesaria.
Resolución
La resolución habitual es 0,01 mm; también existen modelos de 0,05 y 0,005 mm. Como regla práctica, la resolución debe ser al menos cinco veces menor que la tolerancia de la pieza que vas a controlar.
Tipo de lectura
Digital para rapidez y posible volcado de datos; analógico de nonio para máxima robustez sin batería; de ajuste fino cuando interesa repetir la presión de medida. Elige según el uso real en tu puesto.
Tipo de cotas y bocas
Verifica que el modelo cubre los tipos de medida que necesitas. Las bocas de contactos redondeados favorecen la medición de interiores; para grandes diámetros, valora los modelos con palpador largo.
Material y robustez
Para taller con viruta, golpes o suciedad conviene un cuerpo resistente; los modelos de acero inoxidable ofrecen buena durabilidad en entornos exigentes. Es un factor que influye directamente en la vida útil.
Requerimiento de calibración acreditada
Si tu sistema de gestión (ISO 9001, IATF 16949, ISO 17025) exige trazabilidad metrológica, el pie de rey de tornero debe acompañarse de un certificado emitido por un laboratorio acreditado como Caltex Sistemas. El documento de fábrica no cubre este requisito.
Pie de rey de tornero disponible en Femto
Instrumento de medición dimensional con posibilidad de entrega ya calibrada por Caltex Sistemas, S.L., laboratorio acreditado por ENAC Nº 159/LC10.115.

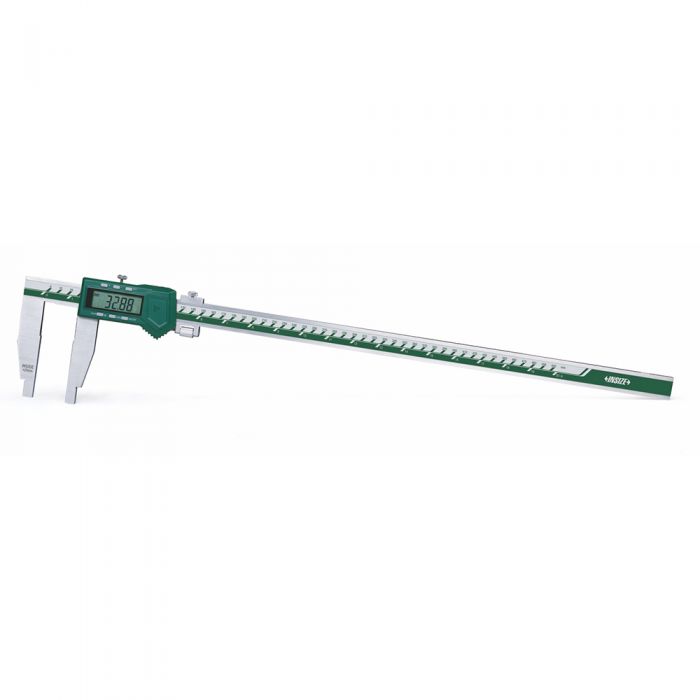

Pie de rey digital de tornero 0–800 mm
Lectura digital y campo de medida amplio para piezas de gran formato en tornería y fabricación mecánica.
Calibración opcional ENAC Ver ficha de producto
Pie de rey de tornero acero inoxidable 0–500 mm
Resolución 0,05 mm y cuerpo de acero inoxidable, indicado para entornos de taller exigentes y uso intensivo.
Calibración opcional ENAC Ver ficha de producto

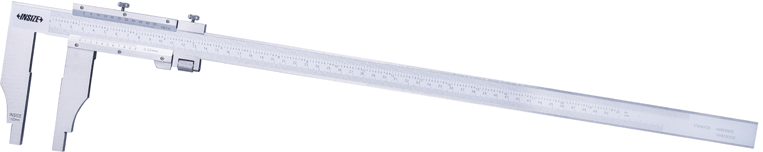

Pie de rey analógico de tornero 0–600 mm
Lectura por nonio, sin batería y de alta robustez, para medición dimensional fiable en el banco de trabajo.
Calibración opcional ENAC Ver ficha de producto

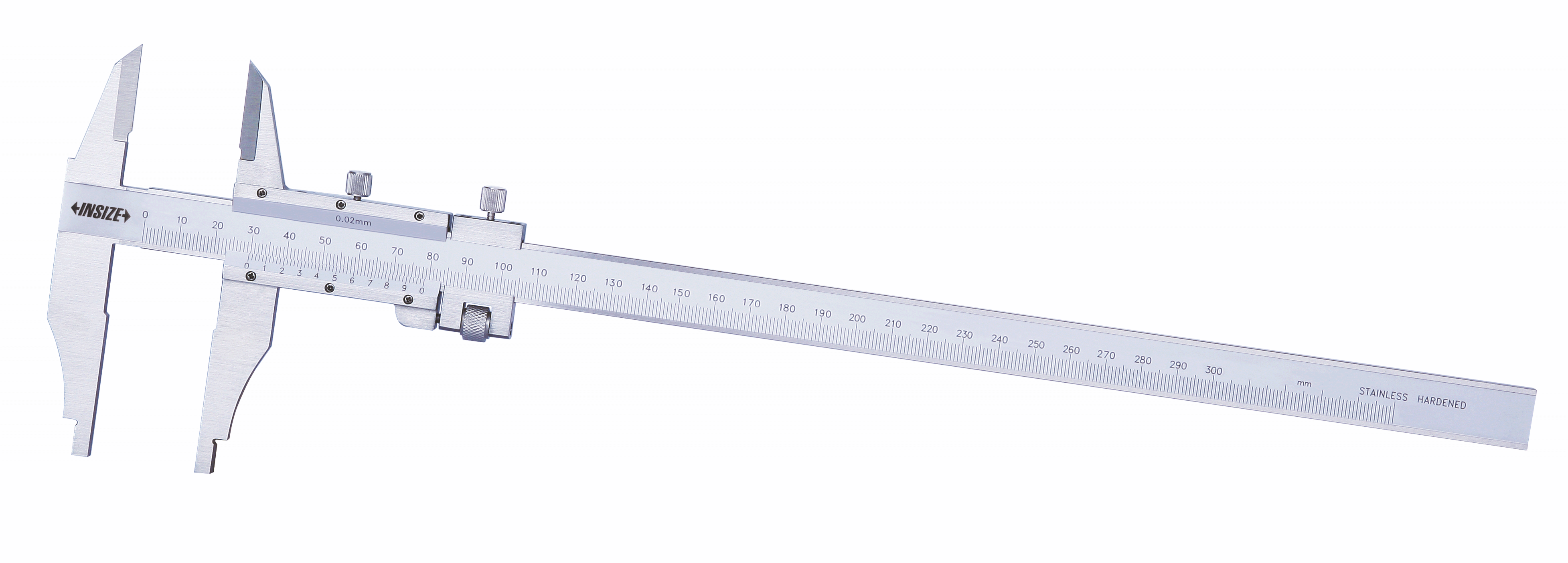

Pie de rey de tornero ajuste fino 0–300 mm
Resolución 0,02 mm y mecanismo de avance fino para posicionar el contacto con suavidad y repetir la medida.
Calibración opcional ENAC Ver ficha de producto

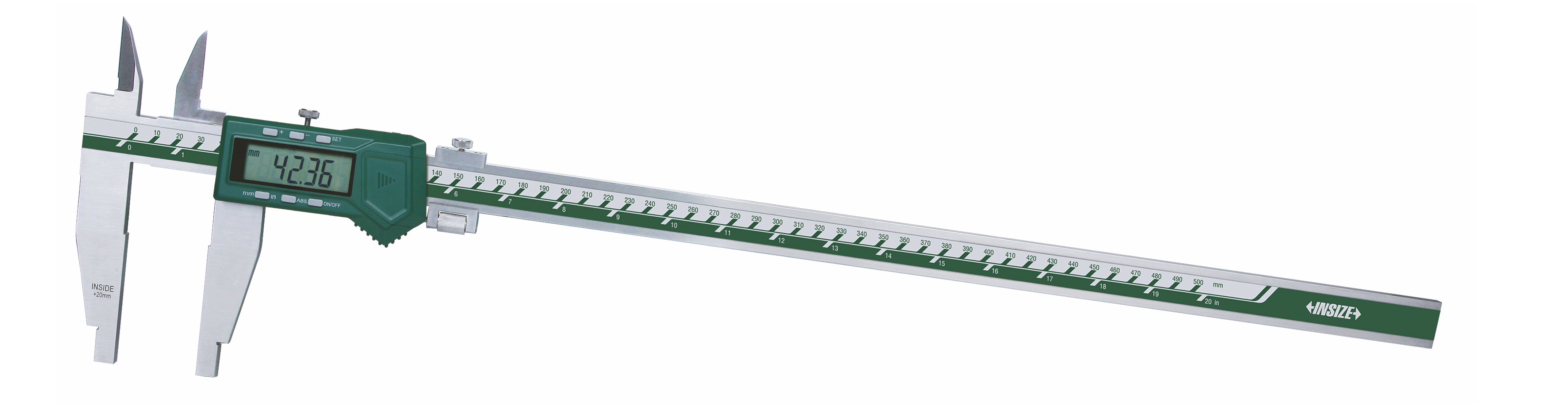

Pie de rey digital de tornero 0–500 mm
Lectura digital directa y puesta a cero en cualquier posición, para control dimensional ágil en tornería.
Calibración opcional ENAC Ver ficha de producto

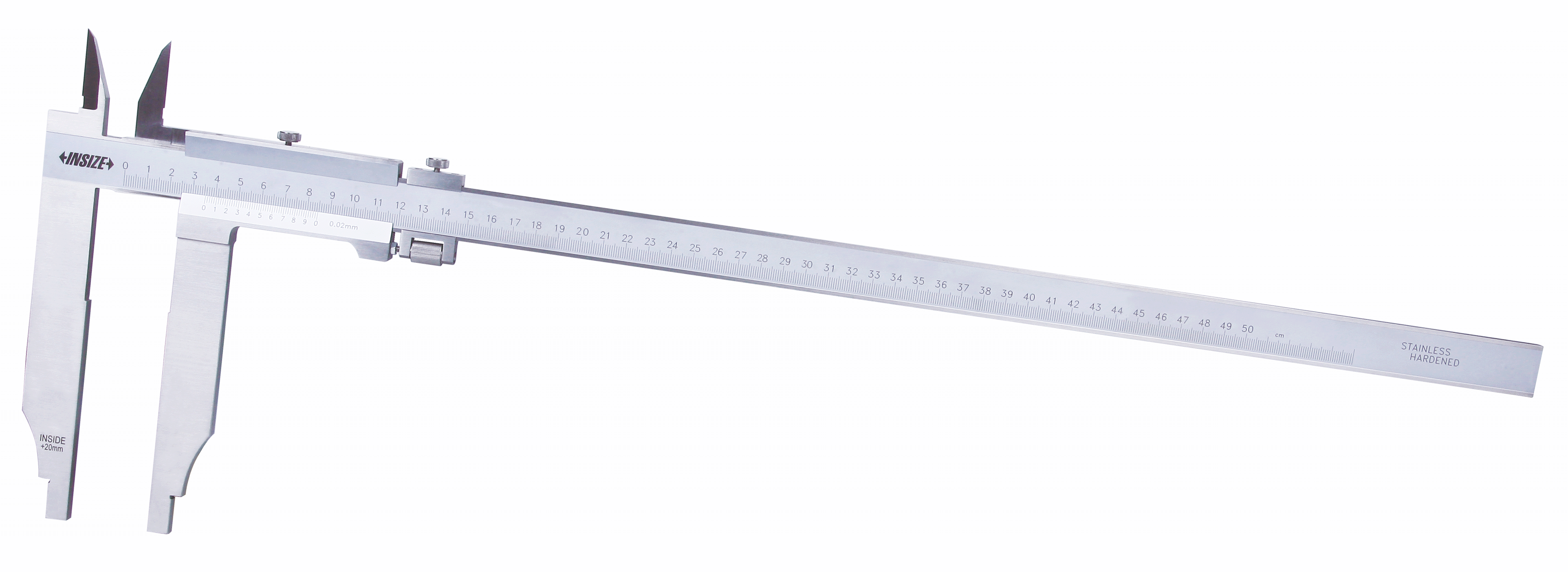

Pie de rey de tornero 0–1000 mm
Gran campo de medida para ejes, bridas y conjuntos mecánicos de gran formato en fabricación e industria.
Calibración opcional ENAC Ver ficha de productoPie de rey de tornero con trazabilidad y un solo proveedor
Un pie de rey de tornero nuevo no dispone de trazabilidad metrológica por el hecho de ser nuevo. El documento que acompaña al instrumento de fábrica no equivale a un certificado de calibración acreditado bajo ISO/IEC 17025.
Si tu sistema de gestión o proceso exige trazabilidad, el instrumento debe calibrarse en un laboratorio acreditado antes de incorporarse al plan de medición. Solo un certificado emitido por un laboratorio acreditado por ENAC cumple este requisito.
En Femto puedes solicitar la calibración en el mismo pedido. El instrumento llega calibrado por Caltex Sistemas, S.L. con su certificado acreditado, de modo que gestionas equipo y certificado con un único proveedor y un solo encargo, sin abrir un expediente aparte ni coordinar con un laboratorio externo después de la compra.
Solicitar pie de rey con calibración ENACCalibración por Caltex Sistemas, S.L.
El pie de rey de tornero puede entregarse calibrado por Caltex Sistemas, S.L., laboratorio acreditado por ENAC Nº 159/LC10.115 bajo la norma UNE-EN ISO/IEC 17025:2017.
El alcance de calibración acreditada en la magnitud dimensional incluye pies de rey, micrómetros, comparadores, bloques patrón y otros instrumentos dimensionales, en rangos de hasta 1000 mm según el instrumento.
La calibración se solicita en el momento del pedido. El certificado necesita el rango, el número de serie y la empresa peticionaria, datos que se recogen al tramitar el encargo.
Dudas habituales sobre el pie de rey de tornero
¿Qué diferencia a un pie de rey de tornero de uno estándar?
¿Qué campo de medida y resolución tiene un pie de rey de tornero?
¿Un pie de rey de tornero nuevo necesita calibración acreditada antes de usarlo?
¿Puedo comprar el pie de rey de tornero sin calibración ENAC?
¿Qué alcance de calibración tiene Caltex Sistemas en la magnitud dimensional?
Tu pie de rey de tornero, con o sin calibración ENAC
Elige el modelo en la tienda online o consulta con nuestro departamento técnico-comercial qué rango, lectura y resolución se ajustan a tu proceso. Y si lo necesitas con certificado acreditado, lo recibes calibrado por Caltex en el mismo pedido.
