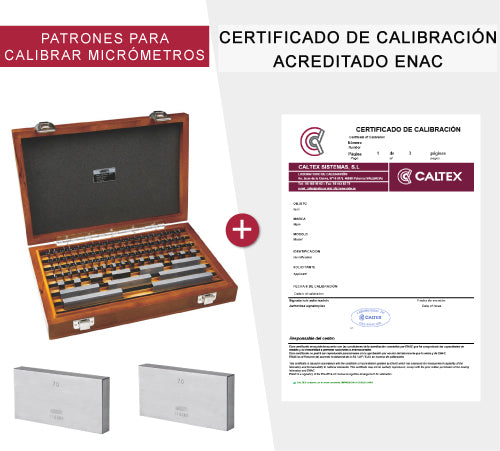

Patrones para calibrar micrómetros
bloques patrón con certificado ENAC
Los patrones para calibrar micrómetros son bloques patrón (galgas) de longitud conocida y trazable que sirven para verificar y ajustar el error de indicación de micrómetros, pies de rey y comparadores. En Femto encontrarás bloques patrón INSIZE de acero grado 1, sueltos o en juego, con opción de certificado de calibración acreditado ENAC emitido por Caltex Sistemas, S.L., laboratorio acreditado Nº 159/LC10.115.
Qué son los patrones para calibrar micrómetros y cuándo se necesitan
Un bloque patrón es una pieza de acero (o cerámica) rectificada y lapeada con una longitud nominal muy exacta, que materializa una dimensión de referencia. Al medir un bloque patrón con un micrómetro se compara la lectura del instrumento con un valor conocido y se determina su error. Para que esa verificación tenga valor metrológico, el bloque patrón debe estar calibrado en un laboratorio acreditado bajo ISO/IEC 17025: es el certificado, y no el grado de fabricación, lo que aporta la trazabilidad al metro del Sistema Internacional.
Verificación de micrómetros
Comprobación del error de indicación de micrómetros de exteriores, interiores y profundidad en distintos puntos de su rango, entre calibraciones.
Pies de rey y comparadores
Los mismos bloques patrón permiten verificar pies de rey, relojes comparadores y otros instrumentos dimensionales del taller.
Control de calidad y sistemas ISO
Planes de verificación interna de instrumentos de medida exigidos por ISO 9001, IATF 16949 o ISO 17025, con patrones trazables.
Taller de mecanizado y metrología
Puesta a cero de instrumentos, ajuste de útiles y montaje de longitudes combinando varios bloques por adherencia (wringing).
Automoción y fabricación
Sectores con tolerancias estrechas donde el error del instrumento de medida se traslada directamente a la pieza y debe controlarse.
Patrón de referencia interno
Uso de un juego de bloques como referencia del taller para verificar los instrumentos de trabajo entre calibraciones acreditadas.
Cómo elegir los patrones para calibrar tus micrómetros
Antes de comparar referencias conviene definir qué longitudes, qué grado y qué formato necesitas. Estos seis criterios evitan comprar un juego más fino de lo necesario o que no cubra el rango de tus instrumentos.
Grado del bloque patrón
Los grados (0, 1, 2, K…) definen la tolerancia de fabricación. El grado 1 es habitual para verificación de taller e instrumentos de trabajo; los grados más finos se reservan como patrones de referencia.
Pieza suelta o juego
Un bloque suelto (por ejemplo 1, 10, 40 o 100 mm) para verificar un punto concreto, o un juego de 47 piezas que permite componer casi cualquier longitud por adherencia.
Rango que debes cubrir
Los puntos de verificación deben repartirse a lo largo del rango del micrómetro (0–25, 25–50 mm…). Comprueba que los valores del juego cubren los puntos que exige tu procedimiento.
Material
El acero es la opción estándar y económica; la cerámica ofrece mayor resistencia al desgaste y a la corrosión. Para verificación general de micrómetros, el acero grado 1 es suficiente.
Accesorios y bases de extensión
Bases y soportes de extensión (por ejemplo de 260 mm) permiten montar longitudes mayores y sujetar los bloques para verificar micrómetros de interiores y de mayor recorrido.
Requisito de calibración acreditada
Si tu sistema de gestión exige trazabilidad, el bloque patrón debe ir acompañado de un certificado acreditado. Puedes solicitarlo en el pedido y recibirlo calibrado por Caltex Sistemas, laboratorio ENAC.
Bloques patrón disponibles en Femto
Una selección de bloques patrón INSIZE. El precio está indicado en cada ficha de producto y, al registrarte en la web, accedes a precios personalizados, descuentos y promociones. La calibración ENAC se solicita al hacer el pedido.
Juego de bloques patrón · 47 piezas
Juego INSIZE 4100-147 de acero grado 1 con 47 bloques. Permite componer prácticamente cualquier longitud por adherencia para verificar micrómetros en todo su rango.
Calibración opcional ENAC Ver ficha de producto
Bloque patrón acero · 100 mm
Bloque patrón de acero de 100 mm, clase 1. Para verificación de micrómetros de mayor recorrido y montaje de longitudes de referencia.
Calibración opcional ENAC Ver ficha de producto
Bloque patrón acero · 10 mm
Bloque patrón de acero de 10 mm, clase 1. Valor de referencia habitual para la verificación de micrómetros de 0–25 mm.
Calibración opcional ENAC Ver ficha de producto
Bloque patrón acero · 40 mm
Bloque patrón de acero de 40 mm, clase 1. Punto intermedio para verificar la linealidad del micrómetro a lo largo de su rango.
Calibración opcional ENAC Ver ficha de producto
Bloque patrón acero · 1 mm
Bloque patrón de acero de 1 mm, clase 1 (INSIZE 4101-B1). Para la parte baja del rango y el ajuste fino de la puesta a cero.
Calibración opcional ENAC Ver ficha de producto
Base de extensión · 260 mm
Base de extensión INSIZE 6141-260 de 260 mm para montar y sujetar bloques patrón, útil para verificar micrómetros de interiores y de mayor recorrido.
Accesorio dimensional Ver ficha de productoTus bloques patrón, calibrados y con certificado ENAC desde la recepción
Un bloque patrón nuevo no tiene trazabilidad metrológica por el hecho de tener un grado de fabricación determinado. Si tus verificaciones de micrómetros deben ser válidas en auditoría —ISO 9001, IATF 16949, ISO 17025— el bloque patrón necesita un certificado de calibración acreditado emitido por un laboratorio ISO/IEC 17025.
En Femto puedes solicitar ese certificado en el mismo pedido y recibir el bloque o el juego ya calibrados. La calibración la realiza Caltex Sistemas, S.L., laboratorio acreditado por ENAC con número Nº 159/LC10.115 bajo la norma UNE-EN ISO/IEC 17025:2017, dentro de su alcance acreditado en dimensional. Así tienes certeza desde la recepción: el patrón llega documentado y no hay que interrumpir el uso para gestionar la calibración después.
El certificado se emite con la longitud nominal, el número de identificación del bloque y los datos de la empresa peticionaria, por eso la calibración debe indicarse al hacer el pedido.
Solicitar bloques patrón con certificado ENACAlcance de calibración en dimensional
- Bloques patrón longitudinales y su verificación por comparación
- Micrómetros, pies de rey, comparadores y otros instrumentos dimensionales
- Rangos hasta ~1000 mm según el instrumento
- Certificado de calibración acreditado bajo UNE-EN ISO/IEC 17025:2017
Dudas habituales sobre patrones para calibrar micrómetros
¿Con un bloque patrón calibro o solo verifico mi micrómetro?
¿Qué grado de bloque patrón necesito?
¿Me conviene una pieza suelta o el juego de 47 bloques?
¿Puedo comprar los bloques patrón sin certificado de calibración?
¿Cada cuánto hay que recalibrar un bloque patrón?
Tus patrones dimensionales, calibrados y listos para auditoría
Compra el bloque patrón o el juego y solicita su certificado de calibración ENAC en el mismo pedido. Lo emite Caltex Sistemas, laboratorio acreditado Nº 159/LC10.115.
