Medidor de espesores de precisión
para chapa, recubrimientos y materiales
El medidor de espesores de precisión mide el grosor de chapas, láminas, recubrimientos o paredes con resolución de hasta 0,001 mm. En Femto reunimos las tres familias —por comparación de contactos, por ultrasonidos y de recubrimiento— con asesoramiento técnico para elegir la tecnología adecuada y opción de certificado de calibración en el mismo pedido.
Qué es un medidor de espesores de precisión y cuándo se usa
El medidor de espesores de precisión por comparación está formado por dos contactos montados sobre un soporte en forma de U —similar a un micrómetro exterior de dos contactos—, uno fijo y otro móvil. Mide directamente el grosor de la pieza por contacto, con campos habituales de 1 a 30 mm y resoluciones desde 0,001 mm. Cuando la pieza solo es accesible por una cara, o se trata de medir la pared de un tubo o el espesor de una capa de pintura, se recurre a otras tecnologías —ultrasonidos y medida de recubrimiento— que cubren esos casos.
Chapa, film y láminas
Medida directa del espesor de chapa metálica, film plástico, papel, cartón, caucho o juntas, accesibles por ambas caras, con la precisión del medidor de contactos.
Tubos, depósitos y calderería
Medida de la pared remanente desde un solo lado por ultrasonidos, sin cortar ni perforar la pieza, en tubería, recipientes a presión y estructuras.
Recubrimientos y pintura
Espesor de la capa de pintura, galvanizado o recubrimiento depositada sobre el metal base, tanto en sustratos férricos como no férricos.
Control de calidad y recepción
Verificación del espesor de material entrante y de producto acabado frente a especificación o tolerancia, en industria del metal, plástico y transformados.
Mantenimiento y corrosión
Seguimiento del adelgazamiento de pared por corrosión o desgaste en instalaciones, para programar la sustitución antes de que afecte a la seguridad.
Comparación con instrumentos próximos
Cuando solo necesitas una cota exterior y no un espesor por comparación, un micrómetro o un reloj comparador pueden ser suficientes.
Tres familias de medidores de espesores
No hay un único medidor de espesores: la tecnología depende del material, de la forma de la pieza y de si tienes acceso a una o a las dos caras. Estas son las tres familias que encontrarás en Femto y cuándo conviene cada una.
Por comparación (contactos)
Dos contactos miden la pieza por presión directa, con resoluciones de 0,01 a 0,001 mm. El medidor de espesores de precisión por excelencia para chapa, film y láminas accesibles por ambas caras. Ver versión digital · analógica.
Por ultrasonidos
Mide la pared desde un solo lado por pulso-eco: el equipo calcula el espesor a partir del tiempo de vuelo del ultrasonido en el material. Idóneo en tubos, depósitos y control de corrosión. Ver colección por ultrasonidos.
De recubrimiento (capa)
Mide el espesor de pintura o recubrimiento sobre el metal base: por inducción magnética en sustrato férrico y por corrientes de Foucault en no férrico. Ver medidores de recubrimiento.
Cómo elegir un medidor de espesores
Estos son los parámetros que determinan qué medidor encaja con tu aplicación y que la medida sea fiable. Si alguno no está claro, conviene resolverlo antes de comparar modelos.
Qué vas a medir
Material (metal, plástico, recubrimiento) y forma de la pieza definen la tecnología: contacto para chapa y láminas, ultrasonidos para pared de tubos y depósitos, recubrimiento para capas de pintura.
Acceso a una o dos caras
El medidor de contactos necesita acceder por las dos caras de la pieza. Si solo puedes acceder por una —una tubería, un tanque cerrado—, la medida tiene que ser por ultrasonidos.
Rango y resolución
Define el espesor máximo y la resolución útil. En medida por comparación se alcanzan 0,001 mm; en ultrasonidos, rangos amplios (de menos de 1 mm a más de 200 mm) con resolución de 0,01 mm.
Material y velocidad del sonido
En ultrasonidos, la lectura depende de la velocidad del ultrasonido en el material. El equipo debe poder ajustarse a cada material para que el espesor mostrado sea correcto.
Tipo de recubrimiento y sustrato
Si mides capa, comprueba si el sustrato es férrico o no férrico: condiciona el principio de medida (inducción magnética o corrientes de Foucault) y, por tanto, el modelo adecuado.
Requisito de calibración y trazabilidad
Si tu sistema de gestión exige trazabilidad metrológica, el instrumento debe acompañarse de un certificado de calibración. El certificado de fábrica no equivale a una calibración acreditada bajo ISO/IEC 17025.
Medidores de espesores disponibles en Femto
Una selección de las tres familias. El precio de cada modelo está indicado en su ficha de producto; la compra puede hacerse en la tienda online o a través de nuestro departamento Técnico-Comercial.
Medidor de espesores 0-10 mm, contactos de cerámica
Resolución de 0,01 mm con contactos de cerámica resistentes al desgaste. Para medida directa de chapa, film y láminas por ambas caras.
Medida por contactos Ver ficha de producto
Medidor de espesores 0-10 mm
Medidor de espesores por contactos de rango 0-10 mm, sencillo y directo, para verificación de grosor en taller y control de recepción.
Medida por contactos Ver ficha de producto
Medidor de espesor ultrasónico TU-80
Medida de pared por pulso-eco con resolución de 0,01 mm. Para chapa, tubería y depósitos con acceso por una sola cara.
Por ultrasonidos Ver ficha de producto
Sauter TN Gold 80, medidor por ultrasonido
Medidor ultrasónico pulso-eco de la gama Sauter para medida de espesor de pared en metales y otros materiales con buena transmisión acústica.
Por ultrasonidos Ver ficha de producto

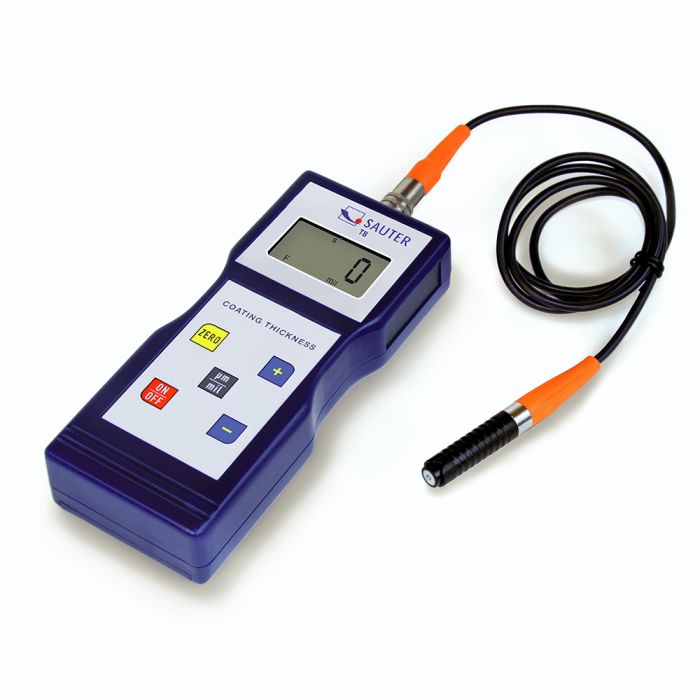

Medidor de recubrimiento, capas no magnéticas sobre hierro/acero
Mide el espesor de pintura, galvanizado u otros recubrimientos no magnéticos depositados sobre sustrato férrico.
Medidor de capa Ver ficha de producto

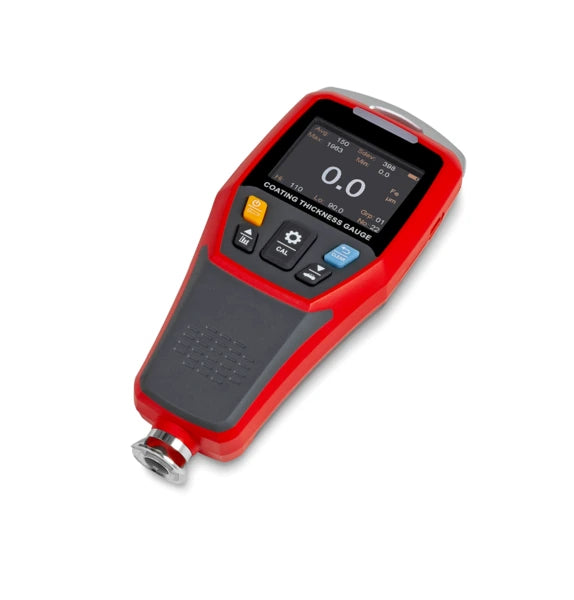

JCT 100, medidor de espesores de capa digital
Medidor de capa digital con rango hasta 2000 µm, para control del espesor de recubrimientos en líneas de pintura y acabado.
Medidor de capa Ver ficha de productoTrazabilidad del medidor de espesores cuando tu proceso lo exige
Cuando la trazabilidad de las mediciones es un requisito de tu sistema de calidad, el instrumento debe disponer de un certificado de calibración. Un equipo nuevo no tiene trazabilidad metrológica por el hecho de ser nuevo, y el certificado de fábrica no sustituye a una calibración con trazabilidad reconocida bajo ISO/IEC 17025.
En medidores de espesores conviene precisar el alcance, porque la calibración depende de la tecnología: los de comparación se calibran por vía dimensional con bloques y galgas patrón; los de ultrasonidos, con patrones escalonados de espesor y ajustando la velocidad del material; y los de recubrimiento, con láminas patrón sobre un sustrato de referencia. No todas estas medidas tienen el mismo tipo de calibración.
Por eso, en Femto el medidor puede suministrarse con su certificado de calibración solicitándolo junto al pedido, de forma que instrumento y documentación lleguen a la vez y no quede un periodo de uso sin documentar. Cuéntanos qué equipo y aplicación tienes y te indicamos qué calibración encaja con tu caso antes de comprar.
Consultar la calibraciónQué calibración aplica a cada medidor
- Por comparación (contactos): calibración dimensional con bloques y galgas patrón
- Por ultrasonidos: patrones escalonados de espesor y ajuste a la velocidad del material
- De recubrimiento: láminas patrón sobre sustrato de referencia
- El certificado se solicita al hacer el pedido: rango, nº de serie y empresa peticionaria
- Te indicamos qué calibración encaja con tu equipo y tu aplicación
Dudas habituales sobre medidores de espesores
¿Qué diferencia hay entre medir por comparación, por ultrasonidos y de recubrimiento?
¿Qué resolución y rango tiene un medidor de espesores de precisión?
¿Cómo se mide el espesor de pared de un tubo o depósito sin cortarlo?
¿Se puede pedir el medidor de espesores con certificado de calibración?
¿Cómo se compra un medidor de espesores en Femto y qué plazo tiene?
Encuentra tu medidor de espesores
Por comparación, por ultrasonidos o de recubrimiento, con entrega en 24 h en stock y opción de certificado de calibración con el pedido. Si tienes dudas sobre la tecnología o el rango, te asesoramos antes de comprar.
