Espesímetro
para chapa, láminas, pared y recubrimientos
El espesímetro es el instrumento con el que se mide el grosor de chapas, films, láminas, la pared de un tubo o la capa de pintura sobre un metal. El de contactos —dos puntas sobre un soporte en U, similar a un micrómetro— alcanza resoluciones de hasta 0,001 mm. En Femto reunimos las tres tecnologías —de contactos, por ultrasonidos y de recubrimiento— con asesoramiento técnico para acertar con la que necesita tu medida y opción de certificado de calibración en el mismo pedido.
Qué es un espesímetro y cuándo se utiliza
El espesímetro por comparación está formado por dos contactos montados sobre un soporte en forma de U —uno fijo y otro móvil—, sobre el que se aloja la pieza para medir su grosor por contacto directo. Su campo de medida habitual va de 1 a 30 mm, con resoluciones desde 0,001 mm hasta 0,1 mm. Cuando la pieza solo es accesible por una cara —la pared de un tubo o un depósito de gran tamaño— o se trata de medir el espesor de una capa de pintura, no se puede medir por comparación y se recurre a otras tecnologías: ultrasonidos y medida de recubrimiento.
Chapa, film y láminas
Medida directa del grosor de chapa metálica, film plástico, papel, cartón, caucho o juntas accesibles por ambas caras, con la precisión del espesímetro de contactos.
Tubos, depósitos y calderería
Medida de la pared remanente desde un solo lado por ultrasonidos, sin cortar ni perforar la pieza, en tubería, recipientes a presión y estructuras metálicas.
Pintura y recubrimientos
Espesor de la capa de pintura, galvanizado o recubrimiento depositada sobre el metal base, tanto en sustratos férricos como no férricos.
Control de calidad y recepción
Verificación del espesor de material entrante y de producto acabado frente a especificación o tolerancia, en industria del metal, del plástico y de transformados.
Mantenimiento y corrosión
Seguimiento del adelgazamiento de pared por corrosión o desgaste en instalaciones, para programar la sustitución antes de que comprometa la seguridad.
Cotas próximas al espesor
Si solo necesitas una cota exterior y no un espesor por comparación, a veces basta un micrómetro o un reloj comparador.
Tipos de espesímetro y cuándo conviene cada uno
No hay un único espesímetro: la tecnología depende del material, de la forma de la pieza y de si tienes acceso a una o a las dos caras. Estas son las tres familias que encontrarás en Femto.
De contactos (por comparación)
Dos contactos miden la pieza por presión directa, con resoluciones de 0,01 a 0,001 mm. Es el espesímetro por excelencia para chapa, film y láminas accesibles por ambas caras. Ver versión digital · analógica.
Por ultrasonidos
Mide la pared desde un solo lado por pulso-eco: el equipo calcula el espesor a partir del tiempo de vuelo del ultrasonido en el material. Idóneo en tubos, depósitos y control de corrosión. Ver colección por ultrasonidos.
De recubrimiento (capa)
Mide el espesor de pintura o recubrimiento sobre el metal base: por inducción magnética en sustrato férrico y por corrientes de Foucault en no férrico. Ver medidores de recubrimiento.
Cómo elegir un espesímetro
Estos son los parámetros que determinan qué espesímetro encaja con tu aplicación y que la medida sea fiable. Si alguno no está claro, conviene resolverlo antes de comparar modelos.
Qué vas a medir
El material (metal, plástico, recubrimiento) y la forma de la pieza definen la tecnología: contactos para chapa y láminas, ultrasonidos para pared de tubos y depósitos, recubrimiento para capas de pintura.
Acceso a una o dos caras
El espesímetro de contactos necesita acceder por las dos caras de la pieza. Si solo puedes acceder por una —una tubería, un tanque cerrado—, la medida tiene que ser por ultrasonidos.
Rango y resolución
Define el espesor máximo y la resolución útil. En medida por contactos se alcanzan 0,001 mm; en ultrasonidos, rangos amplios (de menos de 1 mm a más de 200 mm) con resolución típica de 0,01 mm.
Material y velocidad del sonido
En ultrasonidos, la lectura depende de la velocidad del ultrasonido en el material. El equipo debe poder ajustarse a cada material para que el espesor mostrado sea correcto.
Tipo de recubrimiento y sustrato
Si mides capa, comprueba si el sustrato es férrico o no férrico: condiciona el principio de medida (inducción magnética o corrientes de Foucault) y, por tanto, el modelo adecuado.
Requisito de calibración y trazabilidad
Si tu sistema de gestión exige trazabilidad metrológica, el espesímetro debe acompañarse de un certificado de calibración. El certificado de fábrica no equivale a una calibración con trazabilidad reconocida bajo ISO/IEC 17025.
Espesímetros disponibles en Femto
Una selección de las tres familias. El precio de cada modelo está indicado en su ficha de producto; la compra puede hacerse en la tienda online o a través de nuestro departamento Técnico-Comercial.

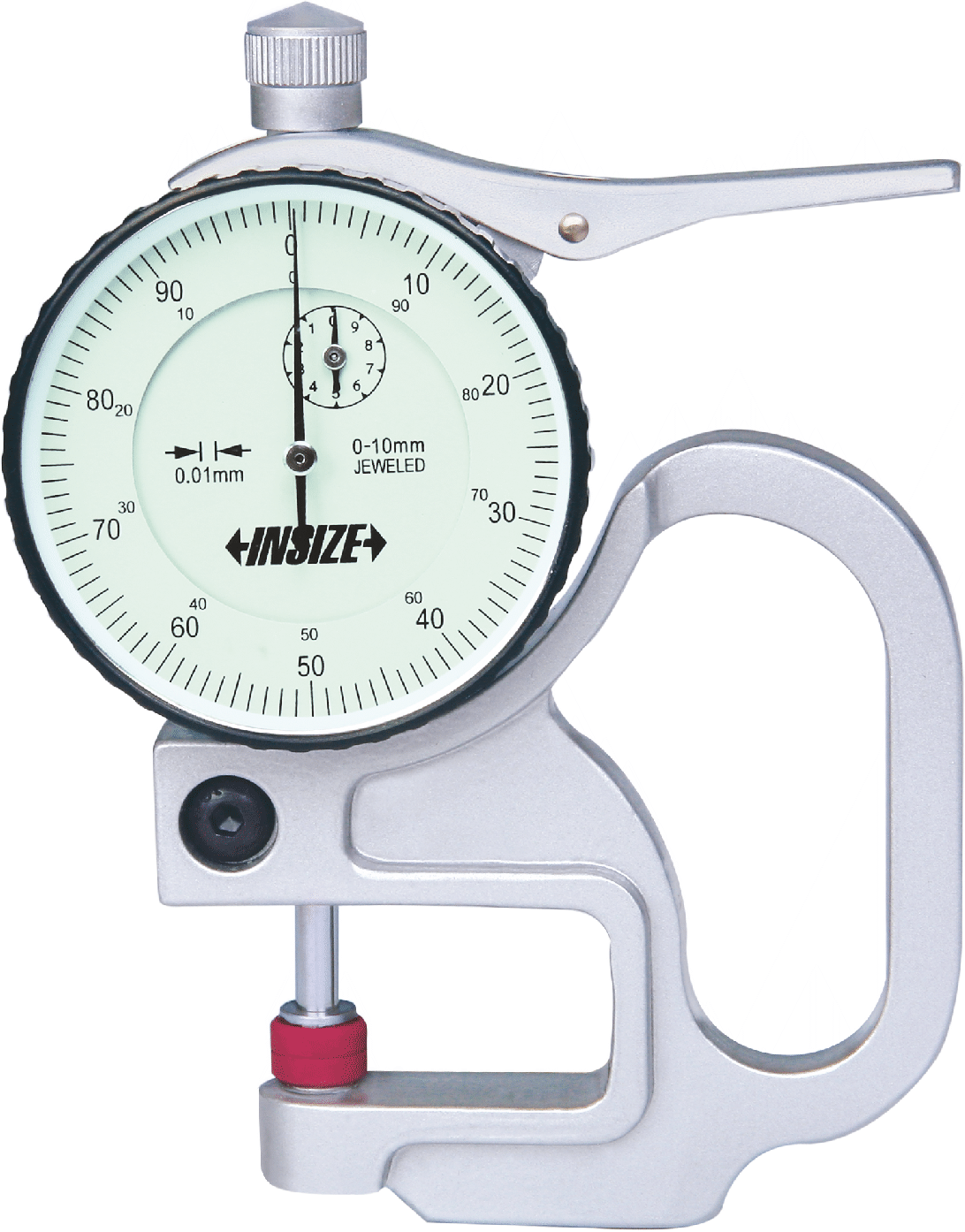

Espesímetro de contactos de acero 0-10 mm
Medida directa por comparación con contactos de acero, para grosor de chapa, film y láminas accesibles por ambas caras.
Medida por contactos Ver ficha de producto

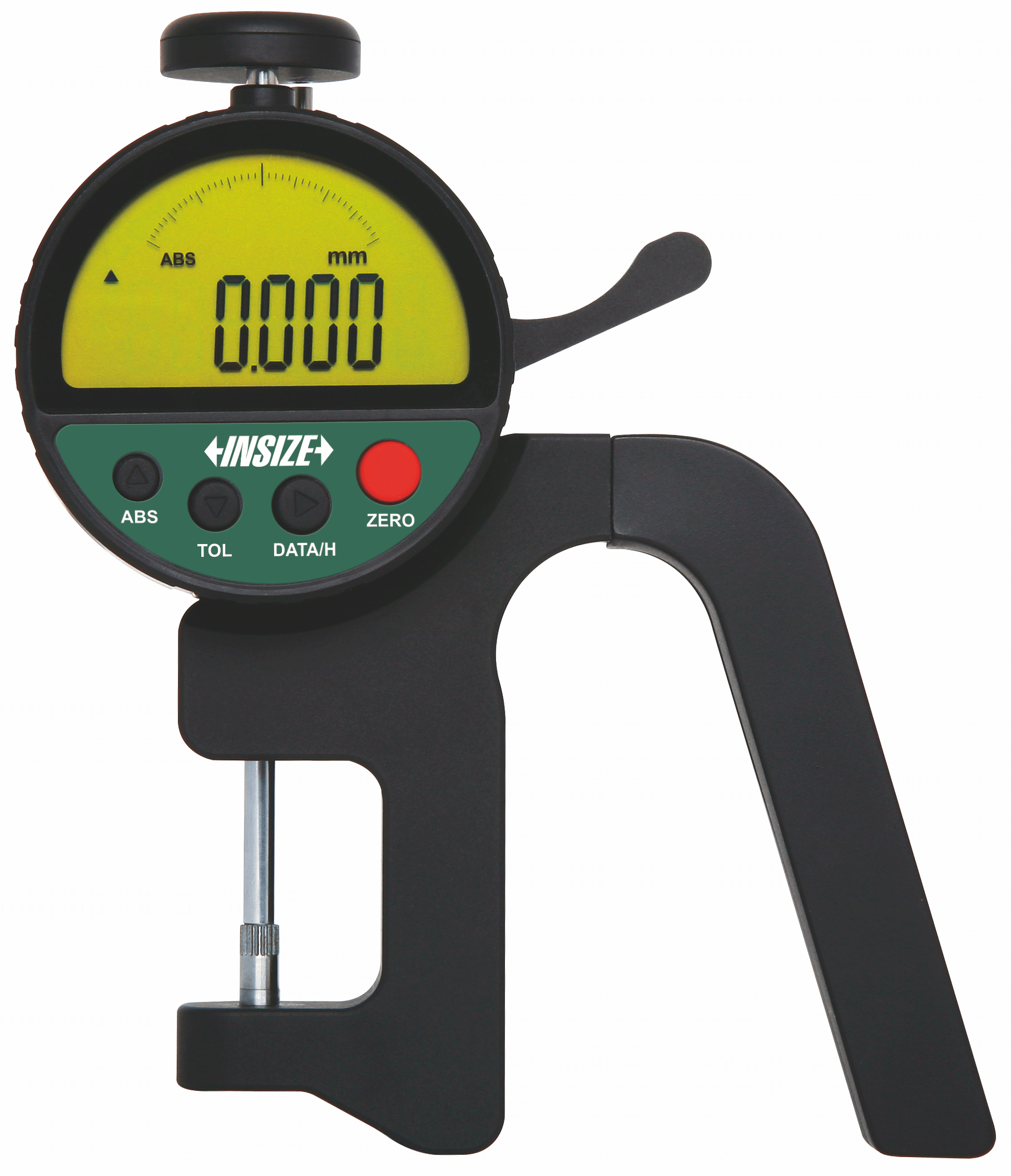

Espesímetro digital de precisión 0-10 mm
Lectura digital con resolución de 0,001 mm para verificación de grosor donde la tolerancia es estrecha.
Medida por contactos Ver ficha de producto

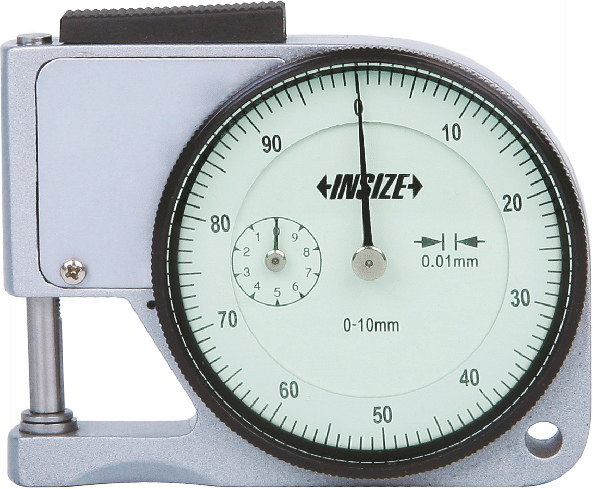

Espesímetro 0-10 mm
Espesímetro por contactos de rango 0-10 mm, sencillo y directo, para verificación de grosor en taller y control de recepción.
Medida por contactos Ver ficha de producto
Espesímetro por ultrasonidos TB-200
Medida de pared por pulso-eco con resolución de 0,1 mm. Para chapa, tubería y depósitos con acceso por una sola cara.
Por ultrasonidos Ver ficha de producto
Sauter TN Gold 80, espesímetro por ultrasonido
Medidor ultrasónico pulso-eco de la gama Sauter para espesor de pared en metales y materiales con buena transmisión acústica.
Por ultrasonidos Ver ficha de producto

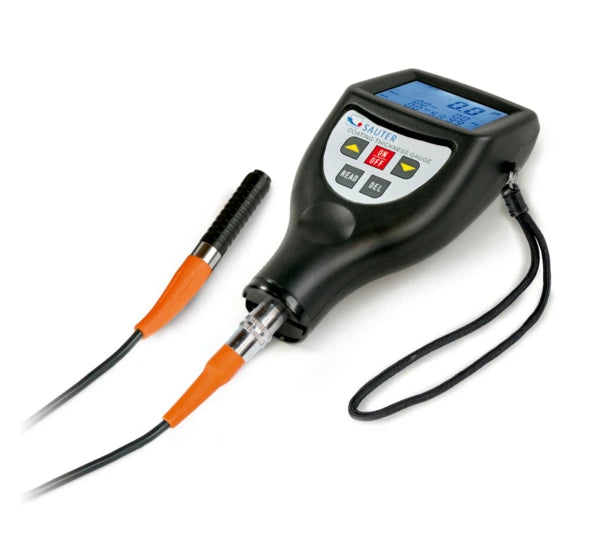

Sauter TG 1250, espesímetro de recubrimiento
Medida del espesor de pintura o recubrimiento sobre metal base, para control de acabado en líneas de pintura y calderería.
Medida de capa Ver ficha de productoTrazabilidad del espesímetro cuando tu proceso lo exige
Cuando la trazabilidad de las mediciones es un requisito de tu sistema de calidad, el espesímetro debe disponer de un certificado de calibración. Un equipo nuevo no tiene trazabilidad metrológica por el hecho de ser nuevo, y el certificado de fábrica no sustituye a una calibración acreditada con trazabilidad reconocida bajo ISO/IEC 17025.
En espesímetros conviene precisar el alcance, porque la calibración depende de la tecnología: los de contactos se calibran por vía dimensional con bloques y galgas patrón; los de ultrasonidos, con patrones escalonados de espesor y ajustando la velocidad del material; y los de recubrimiento, con láminas patrón sobre un sustrato de referencia. No todas estas medidas tienen el mismo tipo de calibración.
Por eso, en Femto el espesímetro puede suministrarse con su certificado de calibración solicitándolo junto al pedido, de forma que instrumento y documentación lleguen a la vez y no quede un periodo de uso sin documentar. Cuéntanos qué equipo y aplicación tienes y te indicamos qué calibración encaja con tu caso antes de comprar.
Consultar la calibraciónQué calibración aplica a cada espesímetro
- De contactos (comparación): calibración dimensional con bloques y galgas patrón
- Por ultrasonidos: patrones escalonados de espesor y ajuste a la velocidad del material
- De recubrimiento: láminas patrón sobre sustrato de referencia
- El certificado se solicita al hacer el pedido: rango, nº de serie y empresa peticionaria
- Te indicamos qué calibración encaja con tu equipo y tu aplicación
Dudas habituales sobre espesímetros
¿Qué es exactamente un espesímetro?
¿Qué diferencia hay entre medir por contactos, por ultrasonidos y de recubrimiento?
¿Qué resolución y rango tiene un espesímetro de precisión?
¿Se puede pedir el espesímetro con certificado de calibración?
¿Cómo se compra un espesímetro en Femto y qué plazo tiene?
Encuentra tu espesímetro
De contactos, por ultrasonidos o de recubrimiento, con entrega en 24 h en stock y opción de certificado de calibración con el pedido. Si tienes dudas sobre la tecnología o el rango, te asesoramos antes de comprar.
