Escuadra de precisión
patrón de perpendicularidad para el ángulo de 90°
La escuadra de precisión es un patrón de perpendicularidad que materializa el ángulo de 90° entre una base y un brazo con muy elevada exactitud. En Femto encontrarás escuadras de base grado 0 según DIN 875 y escuadras regladas, con opción de calibración acreditada ENAC que se solicita al hacer el pedido.
Qué es una escuadra de precisión y cuándo utilizarla
Una escuadra de precisión es un instrumento que materializa un ángulo de 90° entre una base y un brazo, y se emplea como patrón de perpendicularidad. Puede tener caras planas, de bisel o de cuchillo, y existen escuadras que materializan ángulos distintos de 90°, en cuyo caso no se llaman escuadras de perpendicularidad. Es un elemento de muy alta estabilidad, por lo que en su verificación se comprueba que no haya sufrido golpes, deformaciones localizadas u oxidaciones que puedan perjudicar su función. Es una herramienta habitual de taller, sala de medición y laboratorio de aseguramiento de la calidad.
Verificación de perpendicularidad
Comprobación de que dos caras o superficies forman 90°, apoyando la base de la escuadra sobre una referencia y observando la luz que pasa por el brazo.
Trazado y marcado
Materialización de líneas y planos perpendiculares a partir de una base y una arista de referencia, en el trazado y marcado de piezas en taller.
Puesta a punto de máquina
Alineación de mesas, carros y montajes en fresadoras, rectificadoras y centros de mecanizado, tomando la escuadra como referencia de perpendicularidad.
Control de calidad dimensional
Comprobación del ángulo recto con criterio de aceptación documentado, cuando el resultado de la medida forma parte del expediente de calidad o de una auditoría.
Utillaje y montaje
Verificación de la escuadría de útiles, plantillas y conjuntos montados, donde el ángulo recto debe mantenerse entre piezas y a lo largo de la serie.
Laboratorio y sala de medición
Uso como patrón de referencia de 90° para verificar y comparar la perpendicularidad de otras piezas e instrumentos sobre un mármol de planitud conocida.
Escuadras de base, planas, de bisel y regladas
Bajo el término «escuadra de precisión» conviven varias formas constructivas. La escuadra de base (o de talón) tiene un brazo grueso que sirve de asiento y un brazo delgado de medida; es la más habitual para verificar perpendicularidad apoyándola sobre la pieza. La escuadra plana mantiene un espesor uniforme y resulta cómoda para trazado y comprobaciones sobre mármol.
Las escuadras pueden presentar terminaciones con caras planas o en bisel o cuchillo, similares a las de las reglas de rectitud: el filo del bisel concentra el contacto en una línea y facilita apreciar la luz que pasa entre la escuadra y la pieza. La escuadra reglada añade una escala graduada sobre el brazo, de modo que combina la referencia de 90° con una medida de longitud directa.
La exactitud del ángulo recto se clasifica por grados según DIN 875 (grados 00, 0, 1 y 2): cuanto menor es el grado, más estrecha es la tolerancia de perpendicularidad admitida. Las escuadras de grado 0 son las habituales en sala de medición y control de calidad.
De un vistazo
- Escuadra de base: brazo grueso de asiento y brazo fino de medida
- Escuadra plana: espesor uniforme, para trazado y comprobación
- Caras planas o de bisel/cuchillo: el filo aprecia la luz de contacto
- Escuadra reglada: combina 90° con escala graduada
- Grados de precisión 00, 0, 1 y 2 según DIN 875
Escuadras de precisión disponibles en Femto
El precio de cada escuadra de precisión está indicado en su ficha de producto (IVA no incluido). La compra puede realizarse en la tienda online o a través de nuestro departamento Técnico-Comercial, que resuelve cualquier duda sobre tamaño, grado de precisión y aplicación. Los productos en stock se entregan en 24 horas.
Escuadra base Gr0 · 50 × 40 mm
Escuadra de base grado 0 de 50 × 40 mm. Patrón de perpendicularidad compacto para verificación y trazado en taller y sala de medición.
Grado 0 · 50 × 40 Ver ficha de producto
Escuadra base Gr0 · 75 × 50 mm
Escuadra de base grado 0 de 75 × 50 mm. Tamaño intermedio para verificar el ángulo de 90° en piezas y montajes de dimensión media.
Grado 0 · 75 × 50 Ver ficha de producto
Escuadra base Gr0 · 100 × 70 mm
Escuadra de base grado 0 de 100 × 70 mm. Mayor brazo de medida para comprobar la perpendicularidad en superficies más altas.
Grado 0 · 100 × 70 Ver ficha de producto
Escuadra base Gr0 · 150 × 100 mm
Escuadra de base grado 0 de 150 × 100 mm. El brazo más largo del catálogo de base, para verificar 90° en piezas y montajes grandes.
Grado 0 · 150 × 100 Ver ficha de producto

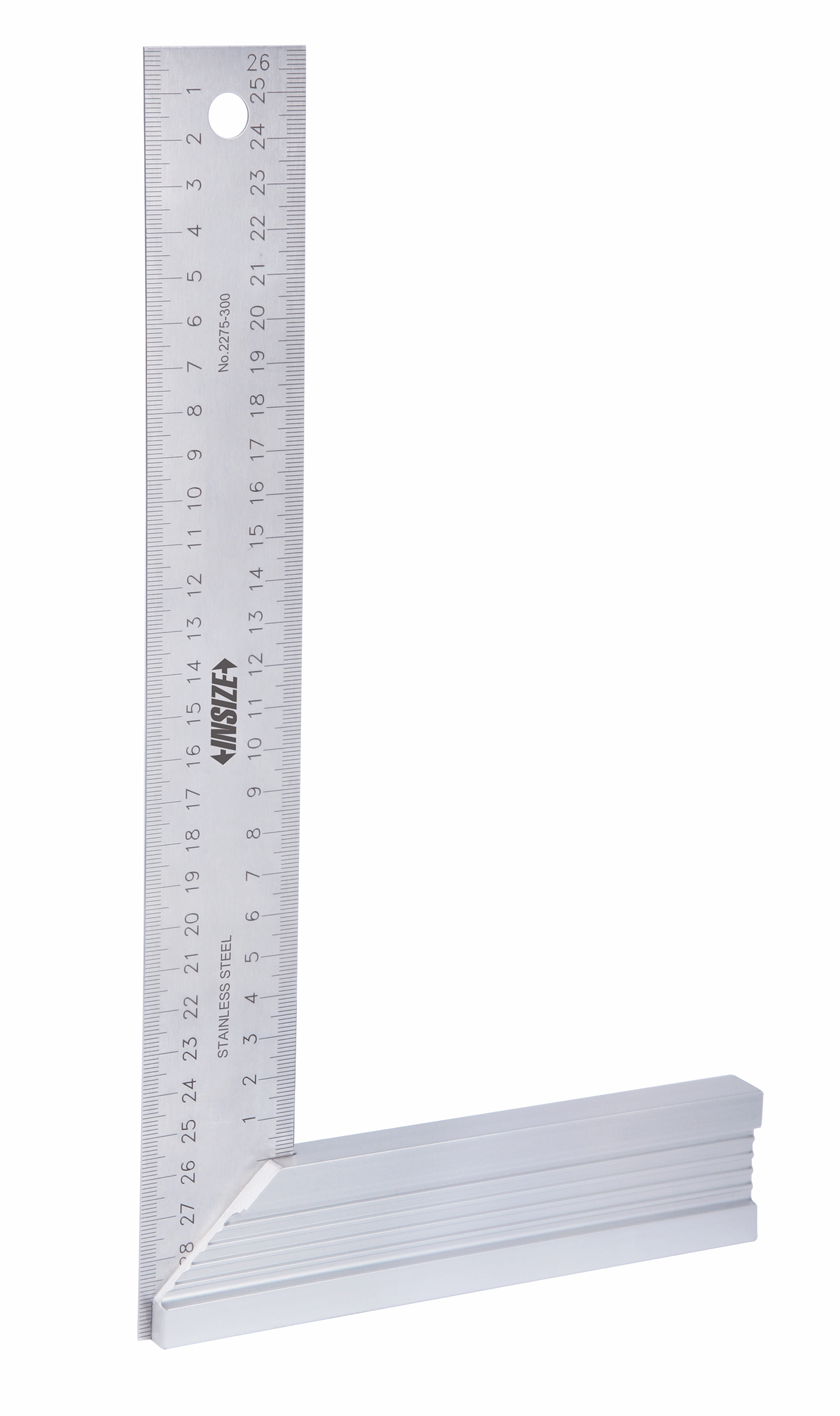

Escuadra reglada · resolución 1 mm
Escuadra reglada con escala graduada de resolución 1 mm sobre el brazo, que combina la referencia de 90° con la medida de longitud directa.
Reglada · 1 mm Ver ficha de producto
Calibración ENAC · escuadra de acero hasta 500 mm
Servicio de calibración acreditada ENAC, emitida por un laboratorio externo acreditado, para escuadras de acero de hasta 500 mm. Se solicita junto al equipo.
Calibración ENAC Ver ficha de productoCómo elegir una escuadra de precisión
Antes de comparar modelos conviene fijar estos parámetros: condicionan la exactitud del ángulo recto que vas a obtener y la utilidad de la escuadra en tu puesto de trabajo.
Grado de precisión
El grado según DIN 875 (00, 0, 1 o 2) define la tolerancia de perpendicularidad admitida. Cuanto más estrecha sea la tolerancia de tu pieza, menor debe ser el grado; el grado 0 cubre la mayoría del control de calidad.
Tamaño (largo × ancho)
El brazo de medida debe cubrir la altura de la superficie que verificas sin quedar sobredimensionado. Elige el tamaño (50, 75, 100 o 150 mm de brazo) acorde a las piezas de tu aplicación.
Tipo constructivo
Escuadra de base para apoyar sobre la pieza, plana para trazado y comprobación, y reglada cuando además necesitas una escala de longitud. Define el uso antes de comparar modelos.
Terminación de las caras
Las caras planas ofrecen buen asiento; las de bisel o cuchillo concentran el contacto en una línea y facilitan apreciar la luz que pasa, útil para detectar pequeñas desviaciones de 90°.
Superficie de apoyo
La escuadra debe usarse sobre una superficie nivelada y de planitud conocida. Ten en cuenta el mármol o la base de referencia disponible en tu puesto de medida.
Necesidad de calibración
Si la escuadra se usa para decisiones de aceptación o rechazo, conviene calibrarla. En Femto puedes solicitar calibración acreditada ENAC al hacer el pedido y recibir el certificado junto al instrumento.
Tu escuadra de precisión con certificado de calibración ENAC
Una escuadra de precisión nueva materializa el ángulo de 90°, pero no documenta cuánto se desvía de la perpendicularidad ideal. Si la escuadra se va a usar para tomar decisiones de aceptación o rechazo, conviene calibrarla: la calibración compara su ángulo con una referencia trazable y deja registrada la desviación medida en un certificado.
En Femto puedes solicitar la calibración al realizar el pedido. La calibración acreditada ENAC de escuadras de acero (hasta 500 mm) la emite un laboratorio externo acreditado bajo UNE-EN ISO/IEC 17025, la norma que respalda la trazabilidad metrológica del resultado. Es el tipo de certificado que se exige cuando la escuadra debe integrarse en un sistema de calidad auditado.
Poder recibir la escuadra ya calibrada y con su certificado ENAC en un único pedido evita gestionar el instrumento y su calibración por separado, y permite incorporarla al control de equipos de medida desde su recepción. El certificado recoge el número de serie del instrumento y la empresa peticionaria. Si necesitas confirmar si tu aplicación requiere calibración acreditada, nuestro departamento Técnico-Comercial te orienta antes de la compra.
Solicitar presupuestoCalibración ENAC de la escuadra
- Acreditada ENAC: emitida por un laboratorio externo acreditado bajo UNE-EN ISO/IEC 17025
- Documenta la desviación del ángulo de 90° frente a una referencia trazable
- Disponible para escuadras de acero de hasta 500 mm
- Servicio opcional: se solicita en el momento del pedido
- El certificado recoge nº de serie y empresa peticionaria
- Instrumento y certificado entregados juntos, en un único pedido
Dudas habituales sobre escuadras de precisión
¿Qué es el grado de una escuadra de precisión?
¿Qué diferencia hay entre una escuadra de base y una reglada?
¿Qué tamaño de escuadra elijo?
¿Puedo pedir la escuadra con certificado de calibración ENAC?
¿Cómo se compra una escuadra de precisión en Femto y qué plazo tiene?
Tu escuadra de precisión, lista para verificar el ángulo recto
Escuadras de base grado 0 según DIN 875 y escuadras regladas, con opción de calibración acreditada ENAC. Compra online o pide asesoramiento a nuestro departamento Técnico-Comercial.
