Calibre de alturas
reglas verticales y gramiles con calibración ENAC
El calibre de alturas —también llamado regla vertical o gramil— es el instrumento de referencia para medir alturas y cotas verticales y para trazar líneas paralelas a un plano de referencia. Disponible en versión analógica de nonio y digital, con campos de medida de 300 a 1000 mm y opción de certificado de calibración ENAC emitido por Caltex Sistemas, S.L. en el mismo pedido.
Qué es un calibre de alturas y cuándo utilizarlo
El calibre de alturas es un instrumento de medida directa que trabaja apoyado sobre una base pesada situada sobre un mármol o placa de planitud conocida: un carro con palpador se desplaza en vertical hasta contactar con la pieza y da la altura como resultado. El campo de medida habitual va de 300 a 1000 mm, con resoluciones de 0,02 mm en los modelos de nonio y de 0,01 mm en los digitales. Comparte el principio de medida del pie de rey, aplicado a la vertical, y es uno de los instrumentos de referencia en metrología dimensional.
Control dimensional en fabricación
Verificación de alturas, escalones y cotas verticales de piezas mecanizadas frente a las cotas y tolerancias del plano durante el proceso productivo.
Trazado y marcado
Trazado de líneas de referencia paralelas al plano de apoyo con el palpador de trazar, para operaciones posteriores de mecanizado, montaje o verificación.
Sala de metrología y laboratorio
Medición de alturas y distancias entre planos sobre mármol de planitud, con palpador o reloj comparador acoplado, en entornos de medición controlada.
Verificación de utillaje y montajes
Comprobación de cotas de altura en útiles, plantillas y conjuntos montados, donde la referencia respecto a un plano común es determinante.
Control de calidad e inspección
Verificación de piezas en recepción, en proceso y en expedición. Las cotas de altura suelen formar parte del plan de control de un sistema de gestión de la calidad.
Sectores regulados
Automoción, aeronáutica e industria de precisión, donde normativas como ISO 9001, IATF 16949 o AS9100 exigen que los instrumentos de medición tengan trazabilidad metrológica documentada.
Calibre de alturas analógico, digital o con volante
Los tres tipos comparten el mismo principio: una base estable sobre el mármol y un carro que se desplaza en vertical. Se diferencian en cómo se realiza la lectura y en la finura con que se aproxima el palpador a la pieza.
Analógico (nonio)
Lectura interpolada sobre la escala del nonio, con resolución de 0,02 mm. Es la opción más económica y resistente, sin dependencia de batería, adecuada para trazado y medidas de taller.
Digital
Lectura directa en pantalla, puesta a cero en cualquier posición, cambio mm/pulgada y, en algunos modelos, salida de datos para sistemas SPC. Alcanza resolución de 0,01 mm.
Digital con volante
Incorpora un volante o manivela para el desplazamiento fino del carro, lo que da un tacto más sensible del palpador y medidas más repetibles en la aproximación a la pieza.
Cómo elegir un calibre de alturas
Antes de seleccionar un modelo, conviene definir los parámetros que condicionan la resolución, la estabilidad de la medida y la adecuación del instrumento a tu proceso.
Campo de medida
Los rangos habituales son 300, 600 y 1000 mm. Selecciona el campo según la altura máxima a medir, teniendo en cuenta que el instrumento parte del plano de apoyo, sin sobredimensionar de forma innecesaria.
Resolución y tipo de lectura
El nonio ofrece 0,02 mm y el digital 0,01 mm. Como regla práctica, la resolución debe ser al menos cinco veces menor que la tolerancia de la cota que vas a controlar.
Desplazamiento fino del carro
Los modelos con volante o manivela permiten aproximar el palpador con más sensibilidad y repetir la medida con mayor consistencia, útil en medición de precisión y en series.
Palpador y accesorios
Palpador de medir, punta de trazar y posibilidad de acoplar reloj comparador amplían el uso del instrumento. Verifica los accesorios incluidos y compatibles con tu aplicación.
Plano de referencia
La exactitud de la medida depende de la planitud de la superficie de apoyo. Un calibre de alturas debe trabajar sobre un mármol o placa de referencia con planitud conocida, no sobre cualquier mesa.
Requerimiento de calibración acreditada
Si tu sistema de gestión (ISO 9001, IATF 16949, ISO 17025) exige trazabilidad metrológica, el calibre de alturas debe acompañarse de un certificado emitido por un laboratorio acreditado como Caltex Sistemas. El documento de fábrica no cubre este requisito.
Calibres de alturas disponibles en Femto
Reglas verticales y gramiles Insize —analógicos y digitales, con modelos hasta 1000 mm— con posibilidad de entrega ya calibrada por Caltex Sistemas, S.L., laboratorio acreditado por ENAC Nº 159/LC10.115.

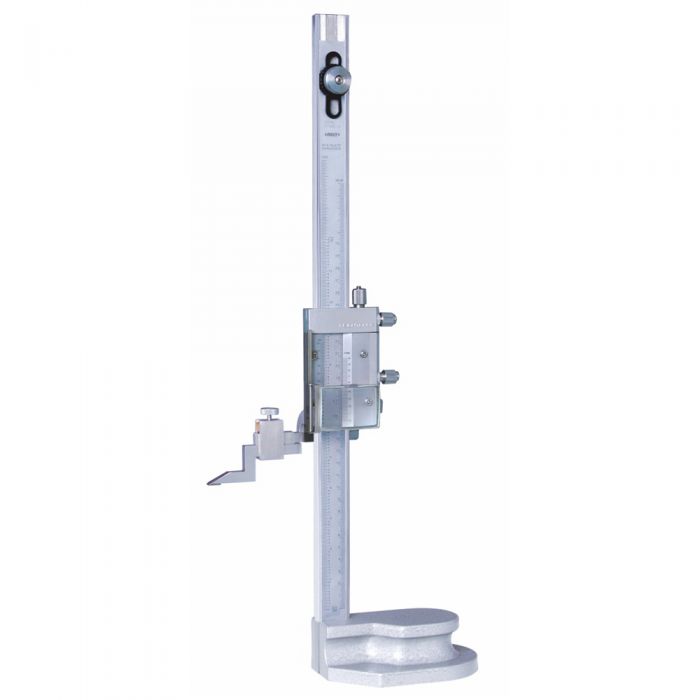

Regla vertical / gramil analógica · serie 1250
Lectura por nonio con resolución de 0,02 mm, robusta y sin batería, para medida de altura y trazado en taller. Modelos disponibles hasta 600 mm.
Calibración opcional ENAC Ver ficha de producto

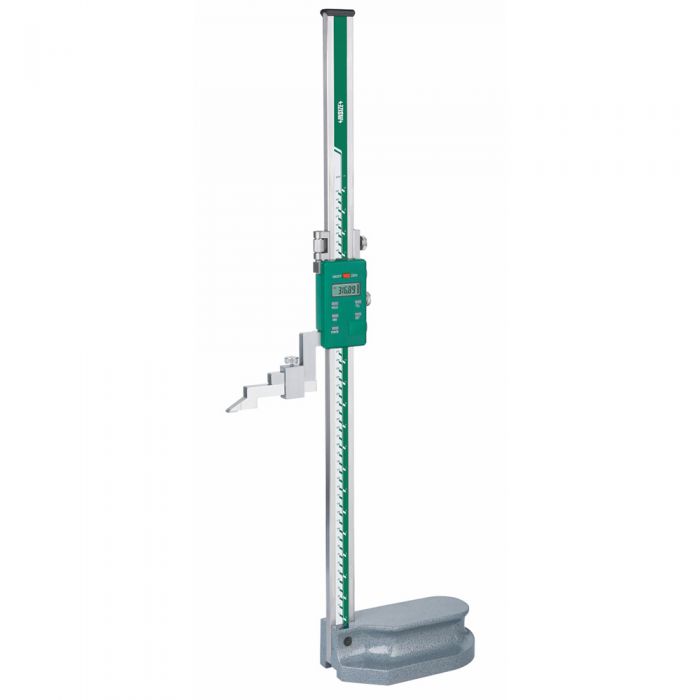

Regla vertical / gramil digital · serie 1150
Lectura digital directa, puesta a cero en cualquier posición y salida de datos en modelos con SPC. Resolución de 0,01 mm y modelos disponibles hasta 1000 mm.
Calibración opcional ENAC Ver ficha de producto

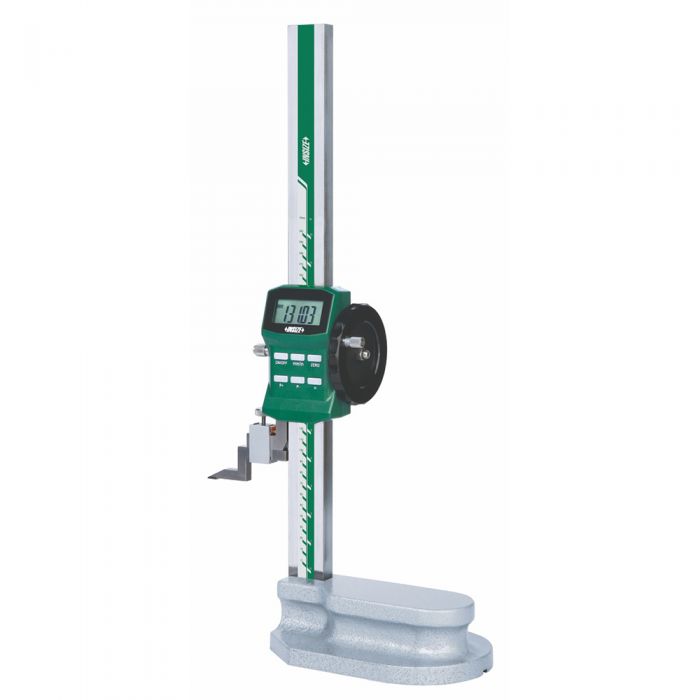

Regla vertical / gramil digital con volante · serie 1156
Volante para el desplazamiento fino del carro, con lectura digital de 0,01 mm y salida de datos, para una aproximación sensible y medidas repetibles. Hasta 1000 mm.
Calibración opcional ENAC Ver ficha de productoCalibre de alturas con trazabilidad desde la recepción
Un calibre de alturas nuevo no dispone de trazabilidad metrológica por el hecho de ser nuevo. El documento que acompaña al instrumento de fábrica no equivale a un certificado de calibración acreditado bajo ISO/IEC 17025.
Si tu sistema de gestión o proceso exige trazabilidad, el instrumento debe calibrarse en un laboratorio acreditado antes de incorporarse al plan de medición. Solo un certificado emitido por un laboratorio acreditado por ENAC cumple este requisito.
En Femto puedes solicitar la calibración en el mismo pedido. El instrumento llega calibrado por Caltex Sistemas, S.L. con su certificado, de modo que queda apto para tu plan de medición desde la recepción, sin abrir una gestión posterior con un laboratorio externo.
Solicitar calibre con calibración ENACCalibración por Caltex Sistemas, S.L.
El calibre de alturas puede entregarse calibrado por Caltex Sistemas, S.L., laboratorio acreditado por ENAC Nº 159/LC10.115 bajo la norma UNE-EN ISO/IEC 17025:2017.
La calibración acreditada ENAC de la regla vertical / gramil se ofrece hasta 700 mm. Para rangos superiores, de 700 a 1000 mm, se dispone de calibración no acreditada, también realizada por Caltex.
La calibración se solicita en el momento del pedido. Femto gestiona el instrumento y la calibración en un único encargo; el cliente recibe todo junto, sin coordinar con un laboratorio externo por separado.
Dudas habituales sobre el calibre de alturas
¿Qué diferencia hay entre una regla vertical analógica, digital y con volante?
¿Qué campo de medida y resolución tiene un calibre de alturas?
¿Sobre qué superficie debe usarse un calibre de alturas?
¿Hasta qué rango puede calibrarse por ENAC un calibre de alturas?
¿Puedo comprar el calibre de alturas sin calibración?
Tu calibre de alturas, con o sin calibración ENAC
Elige el modelo en la tienda online o consulta con nuestro departamento técnico-comercial qué campo de medida, tipo de lectura y accesorios se ajustan a tu proceso. Y si lo necesitas con certificado, lo recibes calibrado por Caltex en el mismo pedido.
